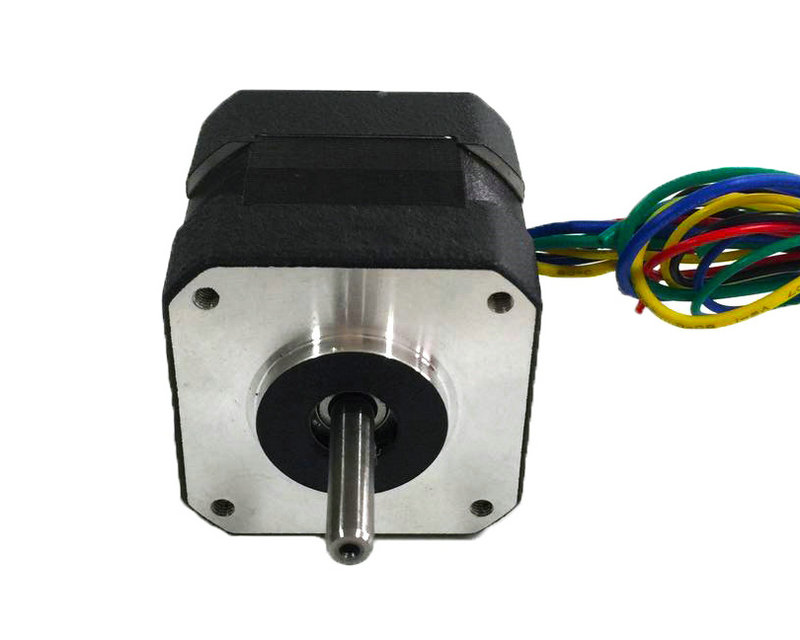

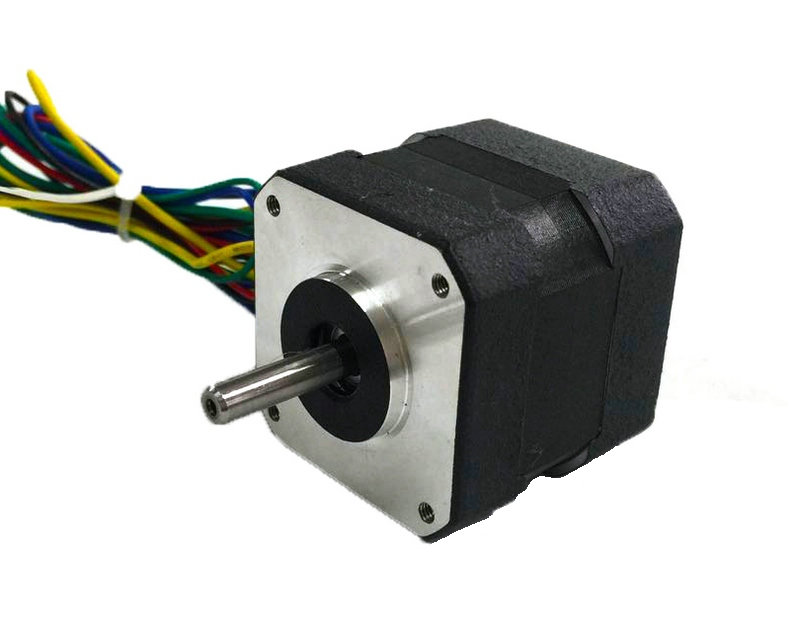

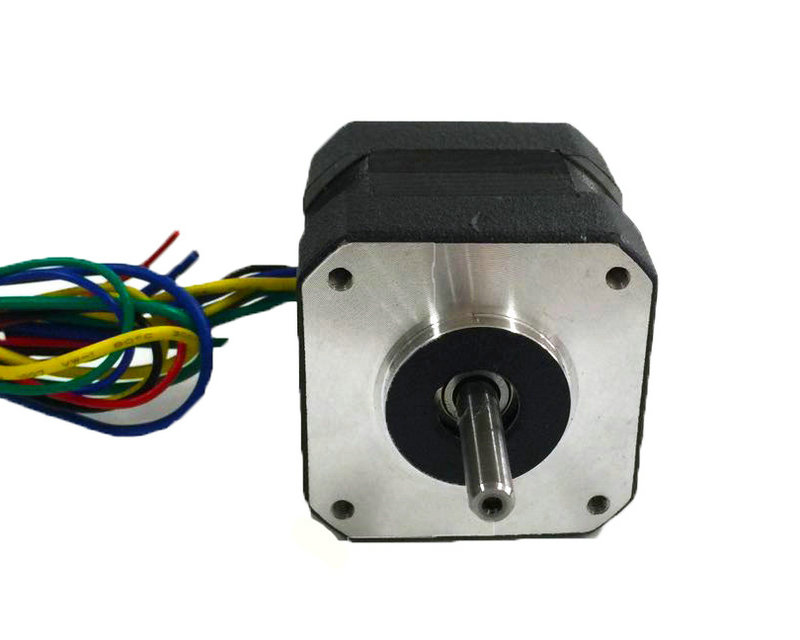

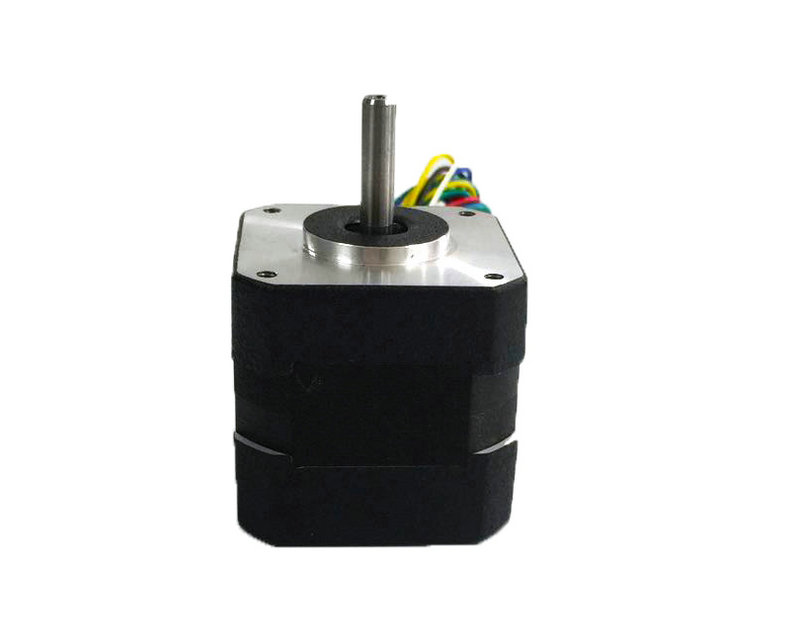

JK42BLS 42mm直流无刷电机
    • JK42BLS 42mm直流无刷电机
    • JK42BLS 42mm直流无刷电机
    • JK42BLS 42mm直流无刷电机
    • JK42BLS 42mm直流无刷电机
    • JK42BLS 42mm直流无刷电机
    • JK42BLS 42mm直流无刷电机
产品详情

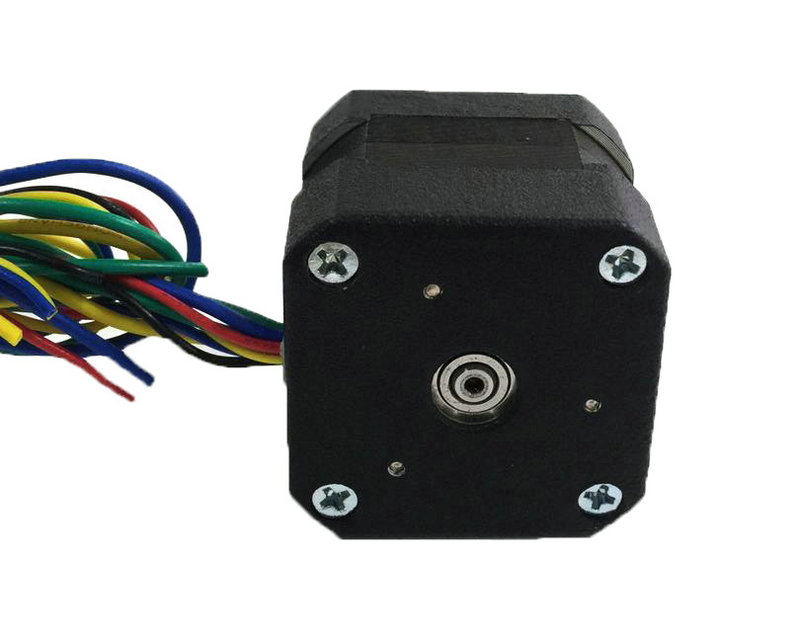

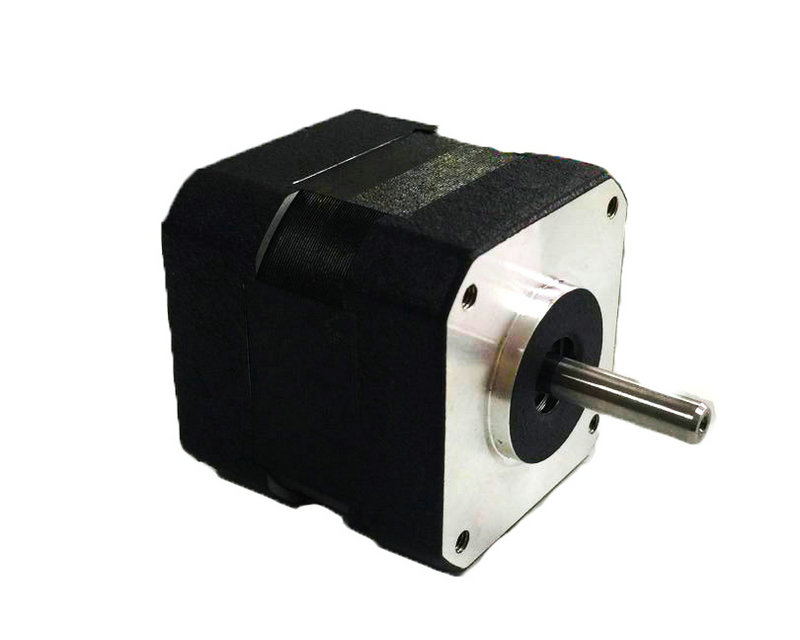

JK42BLS 42mm直流无刷电机

基本性能/General Specification
项目(Item)性能(Specification)
绕组连接方式 Winding type角型连接 Delta
霍尔分布角度 Hall effect angle120度电角度 120 degree electrical angle
转轴跳动 Shaft run out0.025mm
径向间隙 Radial play0.02mm@450g
轴向间隙 End play0.08mm@450g
径向最大承受力 Max.radial force28N @20mm form the flange
轴向最大承受力 Max.axial force10N
绝缘等级 Insulation classClass B
介电强度 Dielectric strength500VDC for one minute
绝缘电阻 Insulation resistance100MΩ Min.,500VDC
电机规格/Electrical Specification:

规格单位 型号/Model
SpecificationUnitJK42BLS01JK42BLS02JK42BLS03JK42BLS04
相数 Number Of PhasePhase3
极数 Number Of PolesPoles8
额定电压 Rated VoltageVDC24
额定转速 Rated SpeedRpm4000
额定转矩 Rated TorqueN.m0.06250.1250.1850.25
额定电流 Rated CurrentAmps1.83.34.86.3
额定功率 Rated PowerW2652.577.5105
峰值扭矩 Peak TorqueN.m0.190.380.560.75
峰值电流 Peak CurrentAmps5.410.615.520
反电势系数 Back E.M.FV/Krpm4.14.24.34.3
转矩常数 Torque ConstantN.m/A0.0390.040.0410.041
转动惯量 Rotor Inertiag.c24487296
机身长度 Body Lengthmm416181100
重量 WeightKg0.30.450.650.8
传感器 Sensor霍尔/Honeywell
绝缘等级 Insulation ClassB
防护等级 Degree of ProtectionIP30
存储温度 Storage Temperature-25~+70℃
工作温度 Operating Temperature-15~+50℃
工作湿度 Working Humidity85% RH或以下(无结露)
工作环境 Working Environment户外(无阳光直射),无腐蚀气体,无易燃气体,无油雾,无尘埃
海拔高度 Altitude1000米或以下

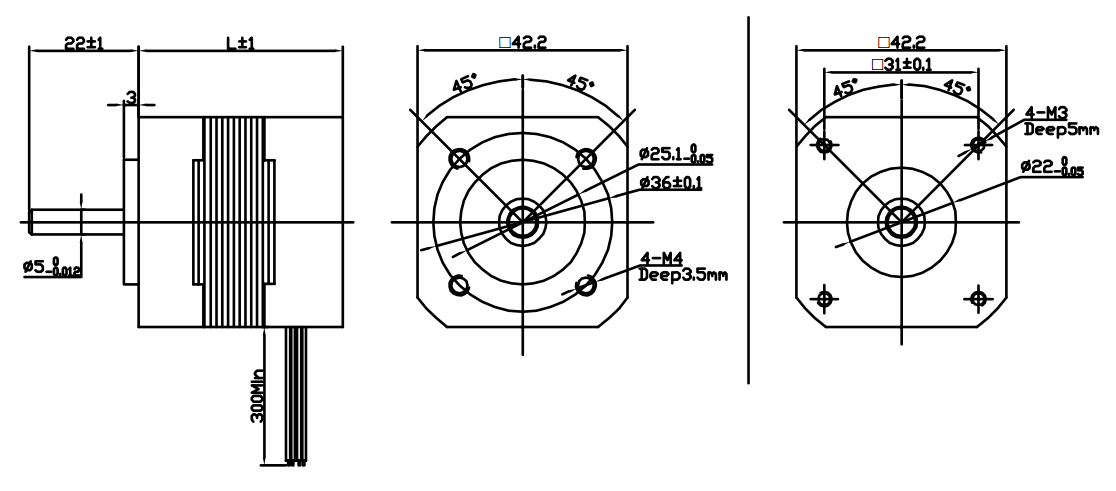

外形图Dimensions:(Unit=mm)

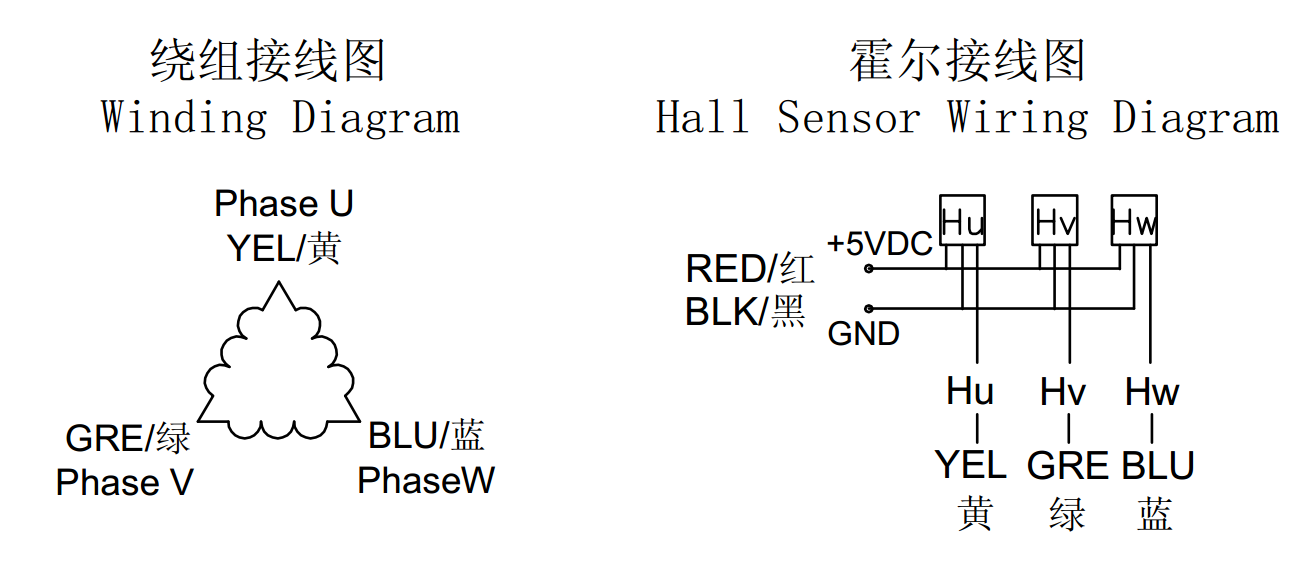

接线图Wiring Diagram:

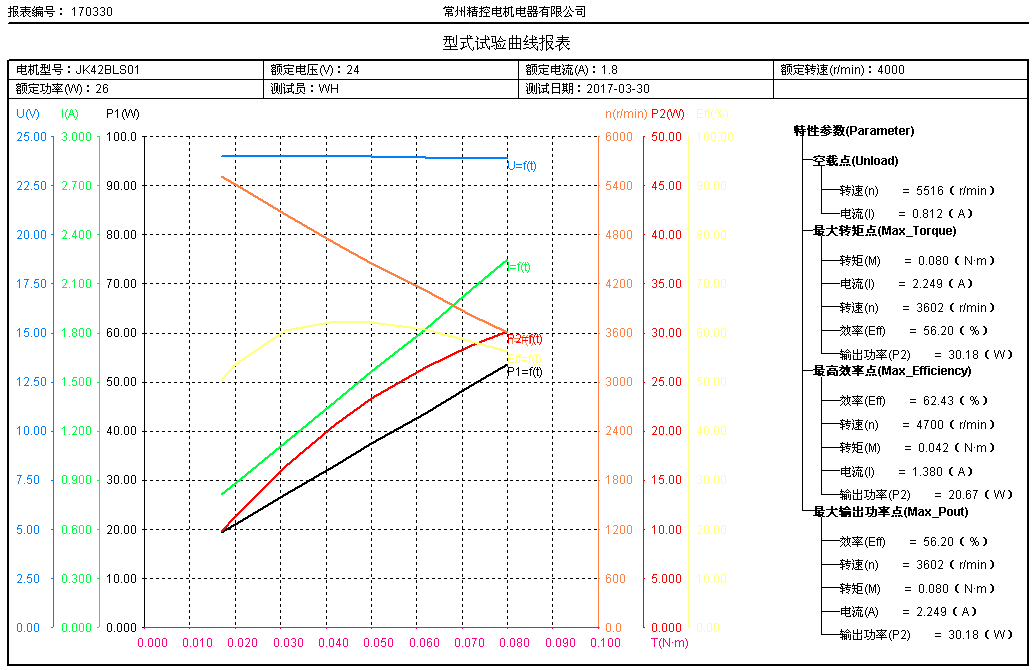

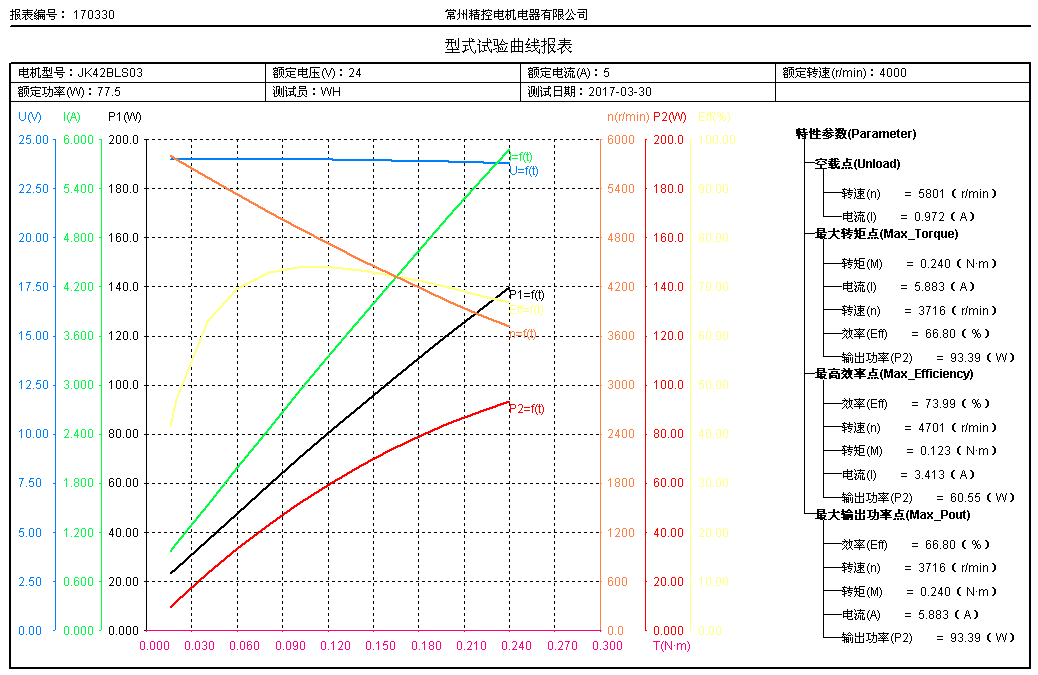

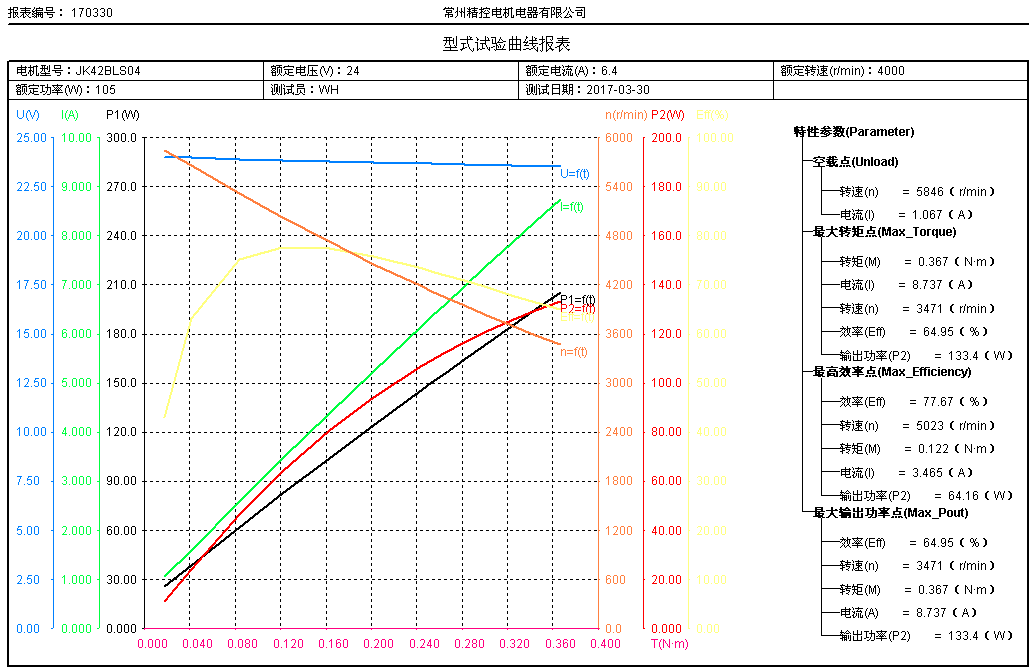

特性曲线BLDC Performance Curves:


概述:
无刷直流电机由电动机主体和驱动器组成,是一种典型的机电一体化产品。 无刷电机是指无电刷和换向器(或集电环)的电机,又称无换向器电机。

主要特点



1、全面替代直流电机调速、全面替代变频器+变频电机调速、全面替代异步电机+减速机调速;

2、具有传统直流电机的所有优点,同时又取消了碳刷、滑环结构;

3、可以低速大功率运行,可以省去减速机直接驱动大的负载;

4、体积小、重量轻、出力大;

5、转矩特性优异,中、低速转矩性能好,启动转矩大,启动电流小;

6、无级调速,调速范围广,过载能力强;

7、软启软停、制动特性好,可省去原有的机械制动或电磁制动装置;

8、效率高,电机本身没有励磁损耗和碳刷损耗,消除了多级减速耗,综合节电率可达20%~60%,仅节电一项一年收回购置成本;

9、可靠性高,稳定性好,适应性强,维修与保养简单;

10、耐颠簸震动,噪音低,震动小,运转平滑,寿命长;

11、没有无线电干扰,不产生火花,特别适合爆炸性场所,有防爆型;

12、根据需要可选梯形波磁场电机和正弦波磁场电机。



电机选型



无刷直流电机选型时需参考的主要参数有以下几点:

最大扭矩:可以通过将负载扭矩、转动惯量和摩擦力相加得到,另外,还有一些额外的因素影响最大扭矩如气隙空气的阻力等。

平方模扭矩:可以近似的认为是实际应用需要的持续输出扭矩,由许多因素决定:最大扭矩、负载扭矩、转动惯量、加速、减速及运行时间等。

转速:这是有应用需求的转速,可以根据电机的转速梯形曲线来确定电机的转速需求,通常计算时要留有10%的余量。
