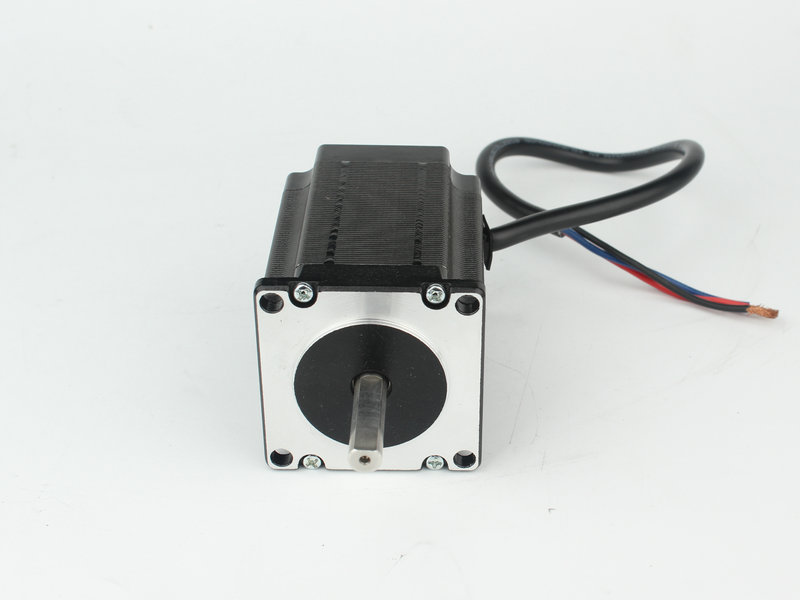

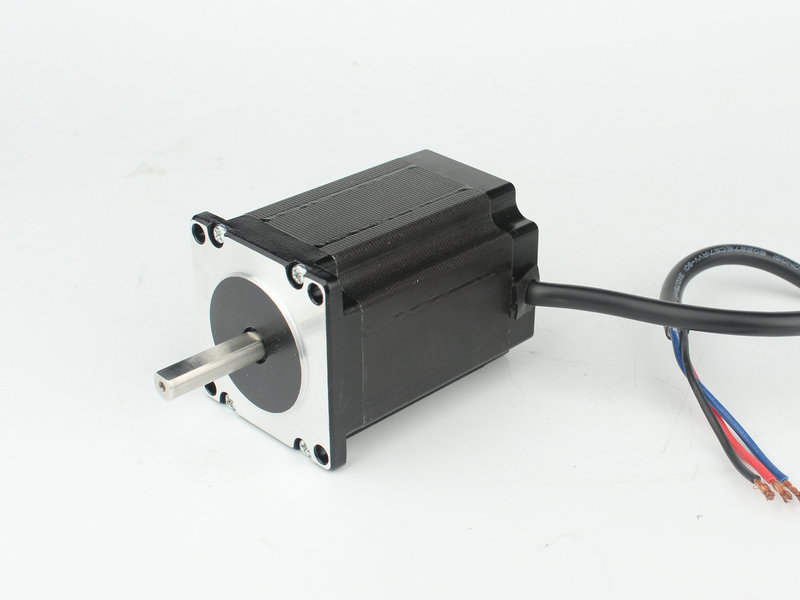

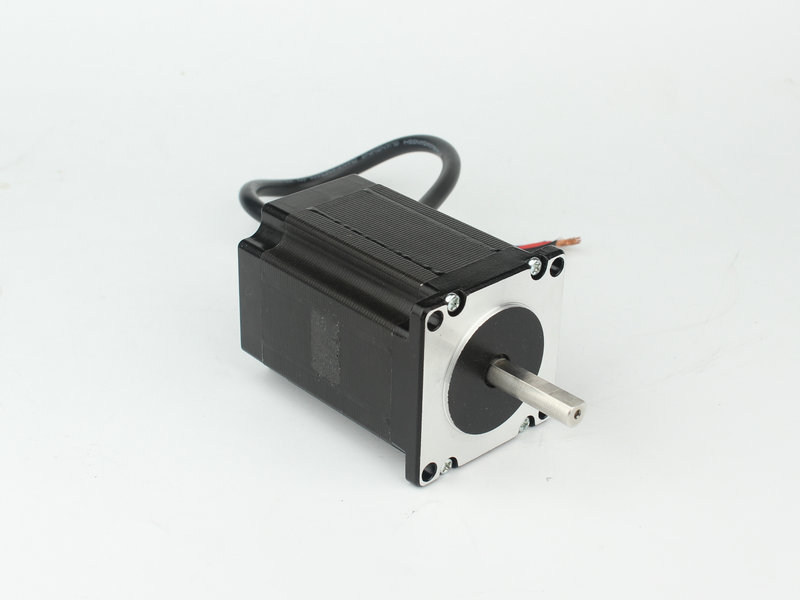

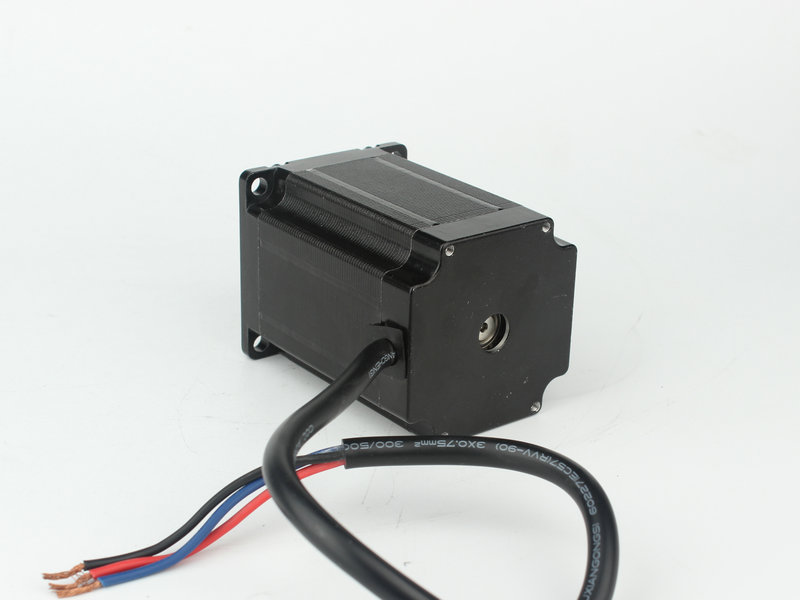

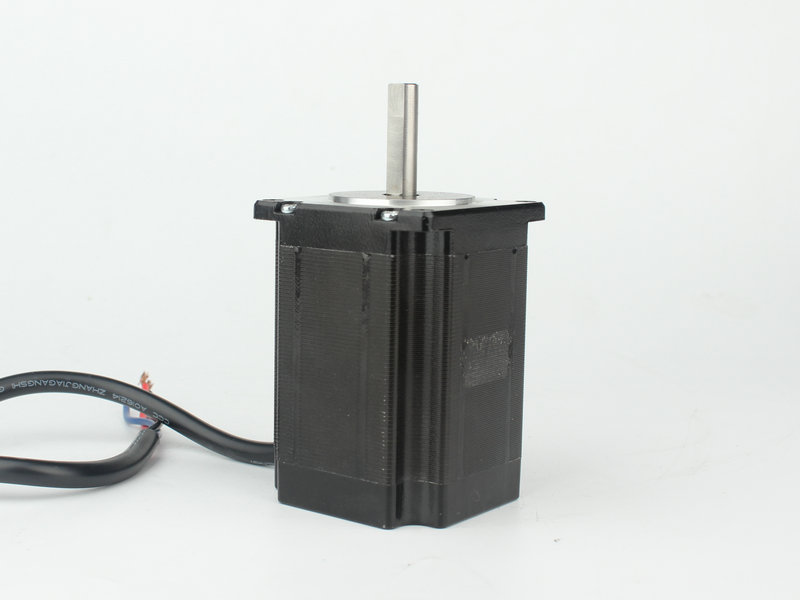

1.2°57H3P 三相混合式步进电机
    • 1.2°57H3P 三相混合式步进电机
    • 1.2°57H3P 三相混合式步进电机
    • 1.2°57H3P 三相混合式步进电机
    • 1.2°57H3P 三相混合式步进电机
    • 1.2°57H3P 三相混合式步进电机
    • 1.2°57H3P 三相混合式步进电机
产品详情

1.2° 57H3P混合式步进电机

基本性能/General Specification:

项目(Item)

性能(Specifications)

步距角(Step Angle)

1.2°

温  升(Temperature Rise)

80℃max

环境温度(Ambient Temperature

-20℃~+50℃

绝缘电阻(Insulation Resistance)

100 MΩ Min. ,500VDC

电气强度(Dielectric Strength)

500VAC for 1minute

径向间隙(Shaft Radial Play)

0.02Max. (450g-load)

轴向间隙(Shaft Axial Play)

0.08Max. (450g-load)

最大径向压力(Max. radial force)

75N (20mm from the flange)

最大轴向压力(Max. axial force)

15N


电机规格/Electrical Specification:

型号

Model No.

步距角

Step Angle

长度

Motor Length

电流

Current

/Phase

电阻

Resistance

/Phase

电感

Inductance

/Phase

静转矩

Holding Torque

定位转矩

Detent Torque

转子惯量

Rotor Inertia

重量

Mass

( °)

(L)mm

A

Ω

mH

kg.cm

g.cm

g.cm

Kg

JK57H3P42-5206

1.2

42

5.2

1.3

1.4

4.5

210

110

0.45

JK57H3P56-5606

1.2

56

5.6

0.7

0.7

9

400

300

0.75

JK57H3P79-5206

1.2

79

5.2

0.9

1.5

15

680

480

1.1

以上仅为代表产品,特殊产品可根据客户要求订制。

Above only for representative products, products of special request can be made according to the customer request.

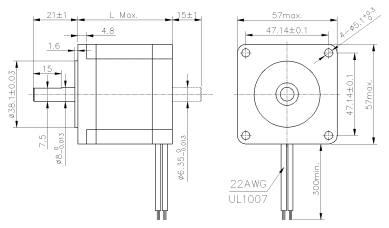

电机外型图/Dimensions:(Unit=mm)

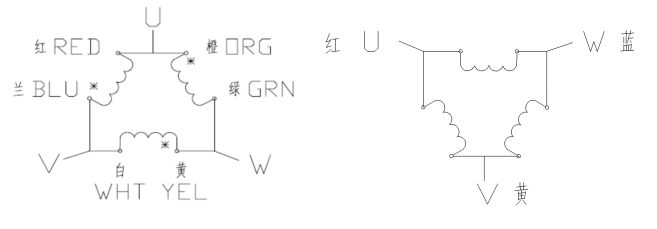

接线图:
