产品详情

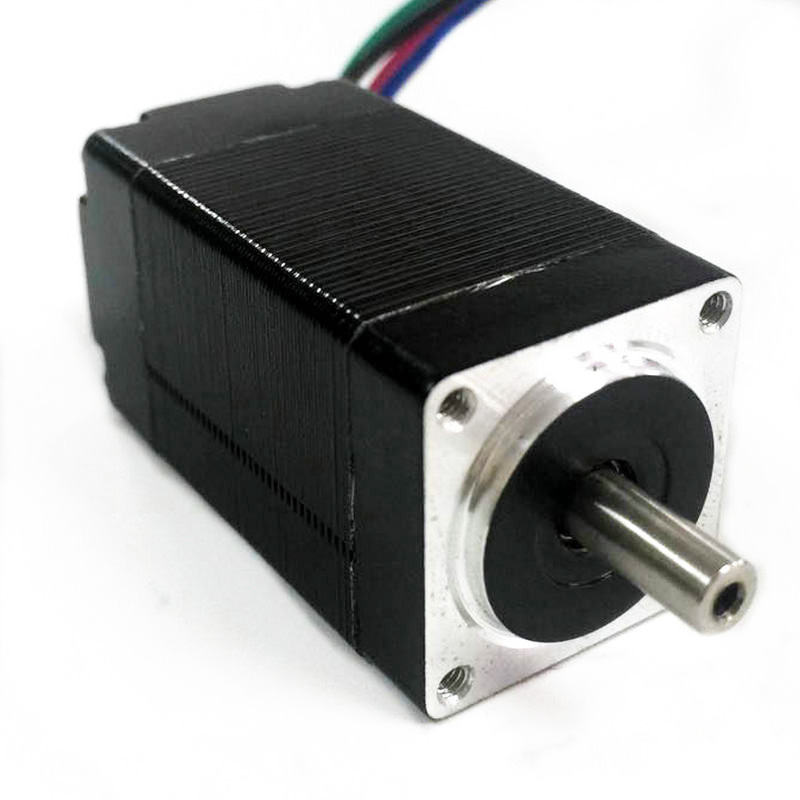

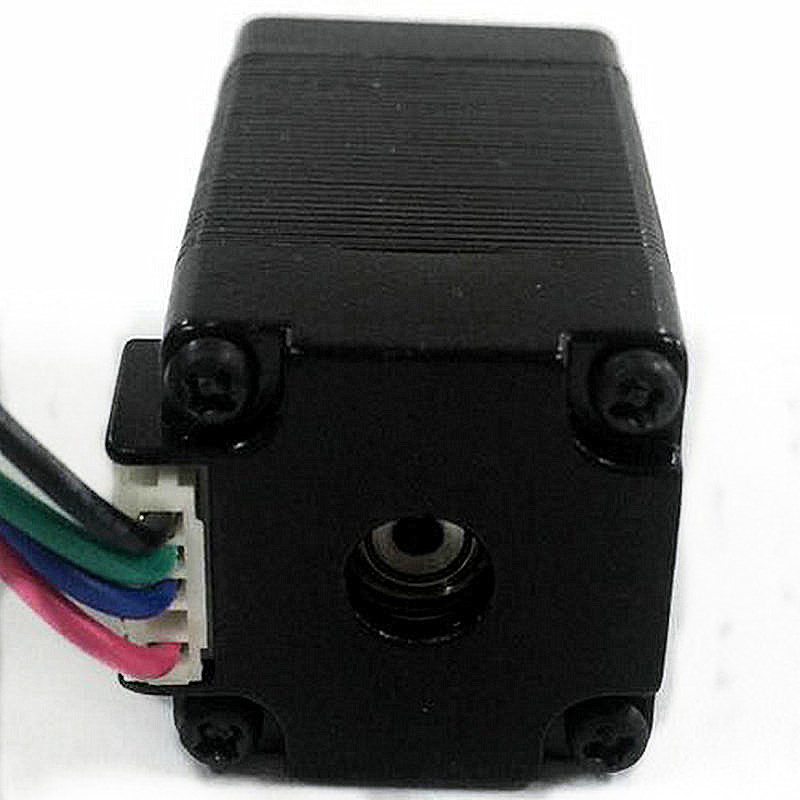

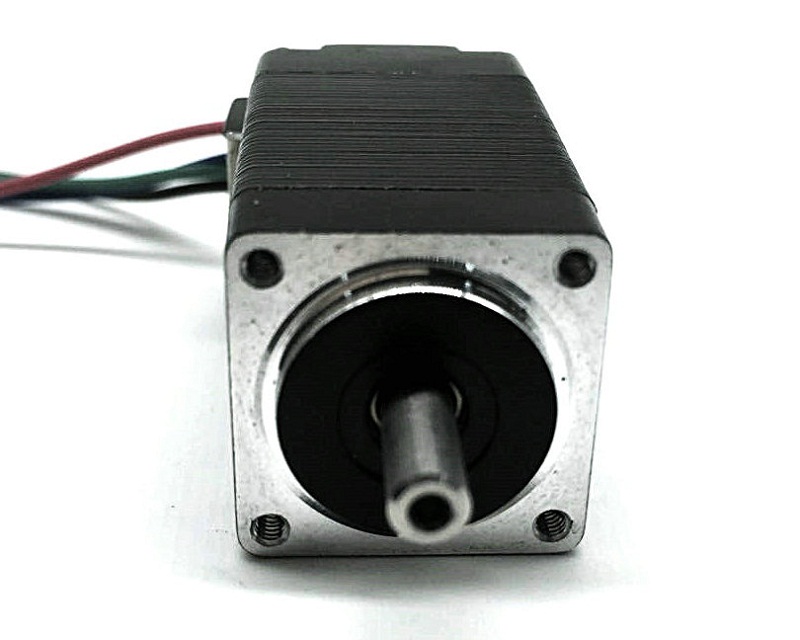

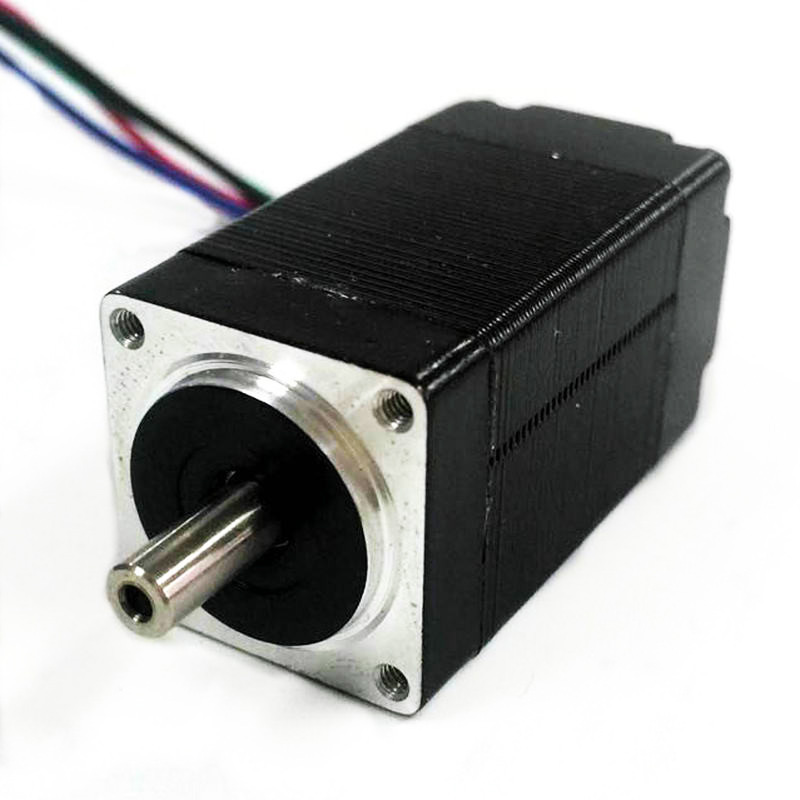

1.8° 20HS两相混合式步进电机

基本性能:


项目(Item)

性能(Specifications)

步距角(Step Angle)

1.8°

    (Temperature   Rise)

80max

环境温度(Ambient Temperature

-20~+50

绝缘电阻(Insulation Resistance)

100 MΩ Min. ,500VDC

电气强度(Dielectric Strength):

500VAC   for 1minute

径向间隙(Shaft Radial Play)

0.02Max.   (450g-load)

轴向间隙(Shaft Axial Play)

0.08Max.   (450g-load)

最大径向压力(Max. radial force)

28N (20mm from the flange)

最大轴向压力(Max. axial force)

10N


型号

Model   No.

步距角

Step   Angle

长度

Motor   Length

电流

Current

/Phase

电阻

Resistance

/Phase

电感

Inductance

/Phase

静转矩

Holding   Torque

引线数

#   of Leads

转子惯量

Rotor   Inertia

重量

Mass

( °)

(L)mm

A

Ω

mH

g.cm

No.

g.cm

Kg

JK20HS30-0604

1.8

30

0.60

6.5

1.5

180

4

2

0.06

JK20HS33-0604

1.8

33

0.6

6.5

1.6

200

4

2

0.07

JK20HS42-0804

1.8

42

0.8

5.4

1.5

300

4

2

0.08

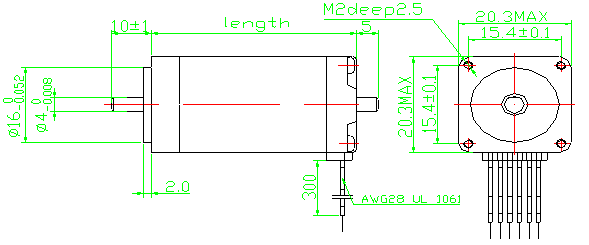

电机外形图:

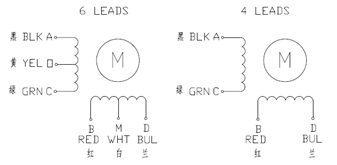

接线图:
