产品详情

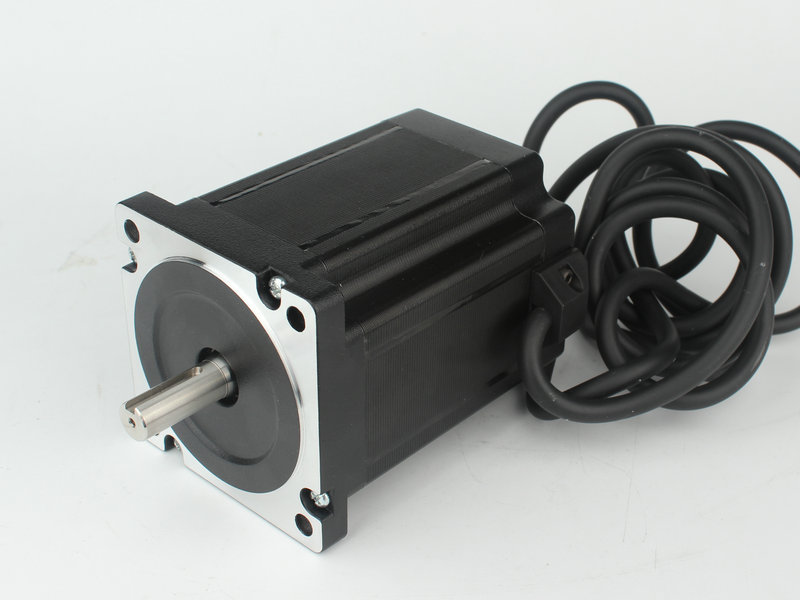

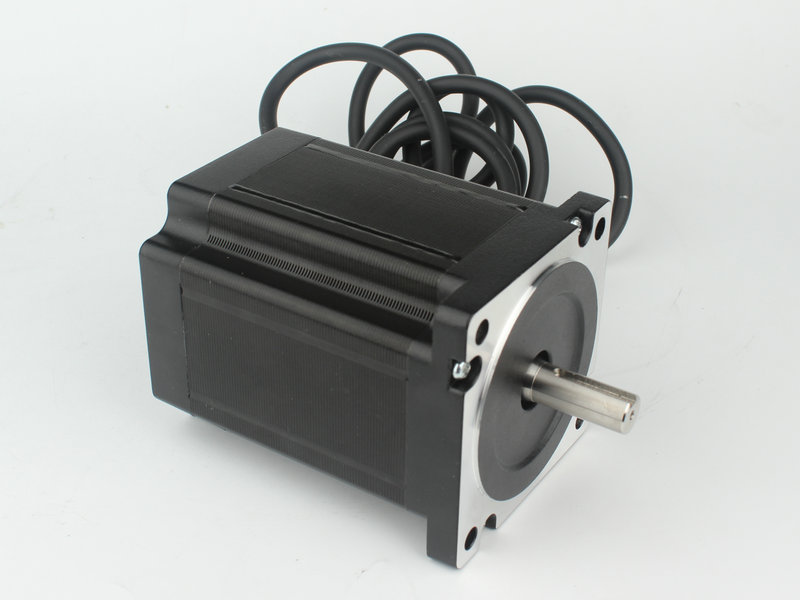

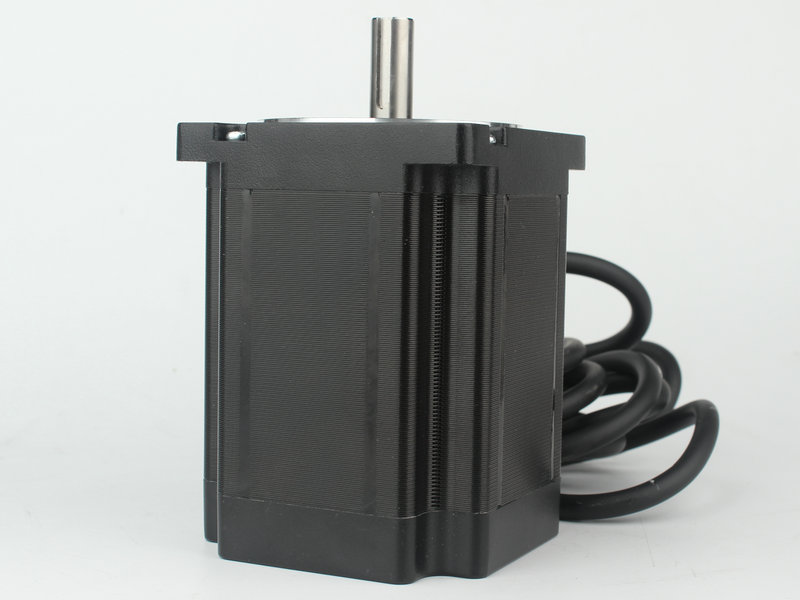

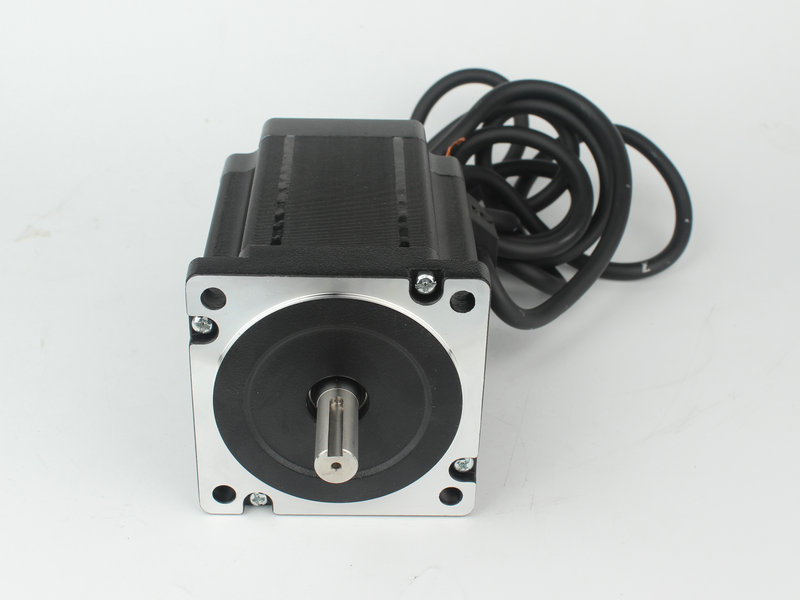

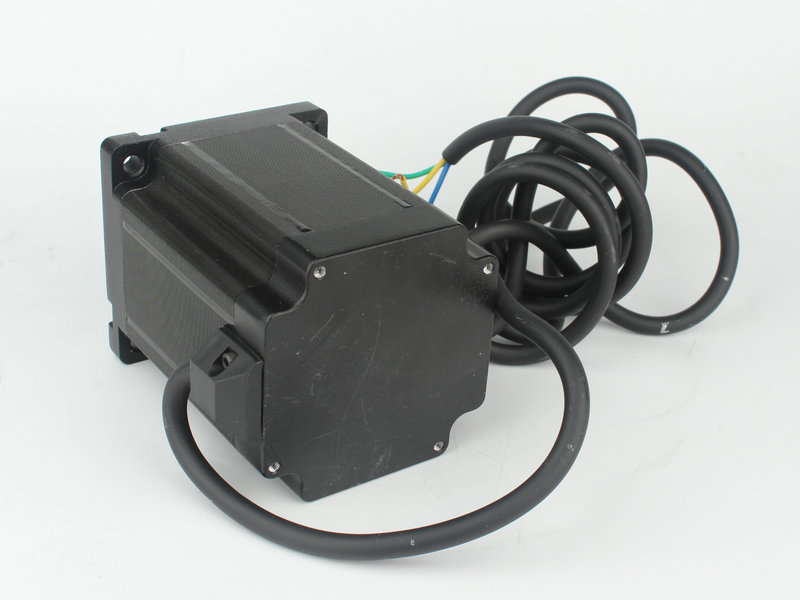

1.2° 86H3P三相混合式步进电机

基本性能Genaral Specification:

项目(Item)

性能(Specifications)


步距角(Step Angle)

1.2°

温  升(Temperature Rise)

80℃max

环境温度(Ambient Temperature)

-20℃~+50℃

绝缘电阻(Insulation Resistance)

100Ω Min. ,500VDC

电气强度(Dielectric Strength)

500VAC for 1minute

径向间隙(Shaft Radial Play)

0.02Max. (450g-load)

轴向间隙(Shaft Axial Play)

0.08Max. (450g-load)

最大径向压力(Max. radial force)

75N (20mm from the flange)

最大轴向压力(Max. axial force)

15N

电机规格Electrical Specification:

型号

Model No.

步距角

Step Angle

长度

Motor Length

电流

Current

/Phase

电阻

Resistance

/Phase

电感

Inductance

/Phase

静转矩

Holding Torque

转子惯量

Rotor Inertia

重量

Mass

( °)

(L)mm

A

Ω

mH

N.m

g.cm

Kg

JK86H3P65-3006

1.2

65

3.0

0.5

1.6

2

1100

1.65

JK86H3P98-5206

1.2

98

5.2

0.6

3

4.5

2320

2.70

JK86H3P113-5206

1.2

113

5.2

0.9

5.9

6

3100

3.50

JK86H3P126-6006

1.2

126

6.0

0.75

2.4

6

3300

3.80

JK86H3P150-5006

1.2

150

5.0

1.5

3

7

4650

5.10

以上仅为代表产品,特殊产品可根据客户要求订制。

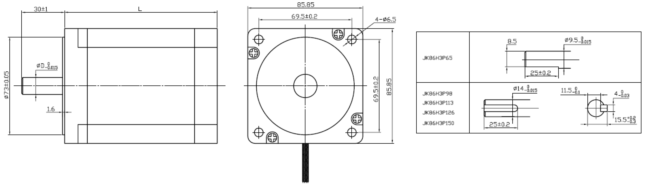

电机外形图Dimensions:

(Unit=mm)

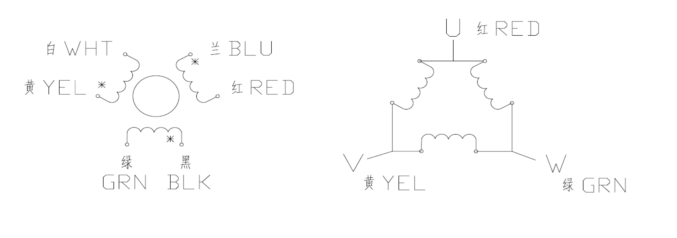

接线图Wiring Diagram:
