产品详情

1.8° 110HS两相混合式步进电机

基本性能:


项目(Item)

性能(Specifications)

步距角(Step Angle)

1.8°

    (Temperature   Rise)

80max

环境温度(Ambient Temperature

-20~+50

绝缘电阻(Insulation Resistance)

100   MΩ Min.   ,500VDC

电气强度(Dielectric Strength):

1800VAC   for 1S 5mA

径向间隙(Shaft Radial Play)

0.02Max.   (450g-load)

轴向间隙(Shaft Axial Play)

0.08Max.   (450g-load)

最大径向压力(Max. radial force)

220N   (20mm from   the flange)

最大轴向压力(Max. axial force)

60N


电机规格:


Model



Step Angle



Motor Length



Current

/Phase



Resistance

/Phase



Inductance

/Phase



Holding Torque



# of Leads



Detent Torque



Rotor Inertia



Mass

( °)

(L)mm

A

Ω

mH

N.m

No.

kg.cm

g.cm

Kg

JK110HS99-5504

1.8

99

5.5

0.9

12

11.2

4

3

5500

5

JK110HS150-6504

1.8

150

6.5

0.8

15

21

4

5.9

10900

8.4

JK110HS201-8004

1.8

201

8

0.67

12

28

4

7.5

16200

11.7

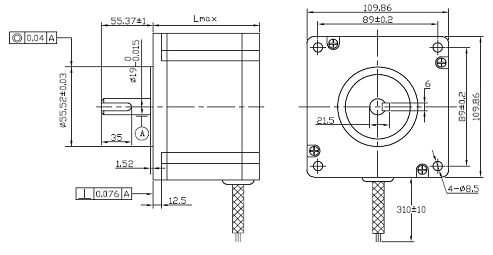

电机外形图:

接线图:
