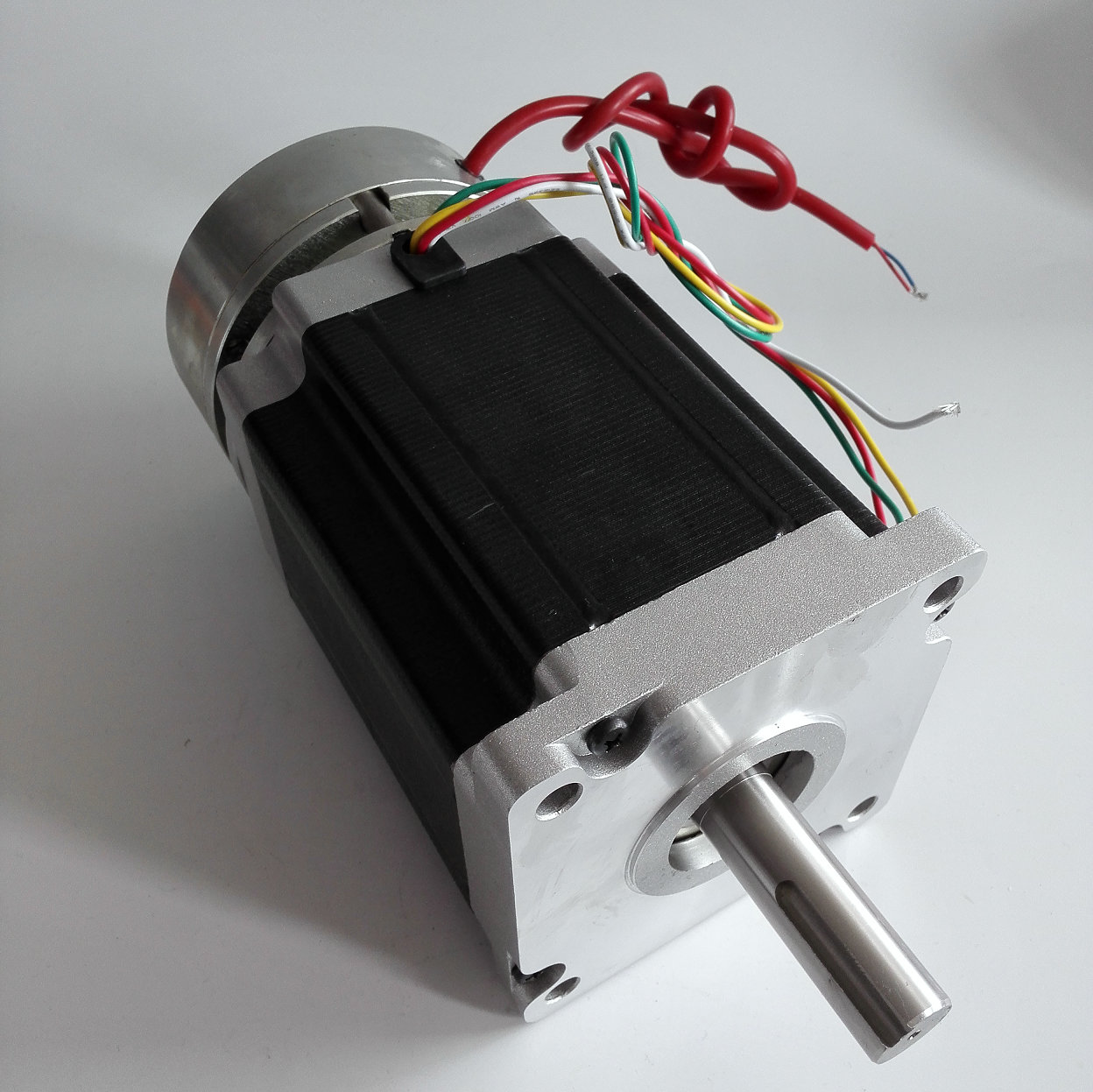

1.8°110mm两相混合式刹车步进电机
    • 1.8°110mm两相混合式刹车步进电机
产品详情

基本性能/Genaral Specification:

项目(Item)

性能(Specifications)


步距角(Step Angle)

1.8°

温  升(Temperature Rise)

80max

环境温度(Ambient Temperature

-20~+50

绝缘电阻(Insulation Resistance)

100 MΩ Min. ,500VDC

电气强度(Dielectric Strength):

1800VAC for 1S 5mA

径向间隙(Shaft Radial Play)

0.02Max. (450g-load)

轴向间隙(Shaft Axial Play)

0.08Max. (450g-load)

径向压力(Max. radial force)

220N (20mm from the flange)

轴向压力(Max. axial force)

60N

电机规格/Electrical Specification:

型号

步距角

Step Angle

长度

Motor Length

电流

Current

/Phase

电阻

Resistance

/Phase

电感

Inductance

/Phase

静转矩

Holding Torque

引线数

# of Leads

定位转矩

Detent Torque

转子惯量

Rotor Inertia

重量

Mass

( °)

(L)mm

A

Ω

mH

N.m

No.

kg.cm

g.cm

Kg

JK110HS99-5504BK28

1.8

99

5.5

0.9

12

11.7

4

3

5500

5.6

JK110HS150-6504BK28

1.8

150

6.5

0.8

15

21

4

5.9

10900

8.4

JK110HS201-8004BK28

1.8

201

8.0

0.69

12.7

28

4

7.5

16200

11.8

以上仅为代表产品,特殊产品可根据客户要求订制。

Above only for representative products, products of special request can be made according to the customer request.

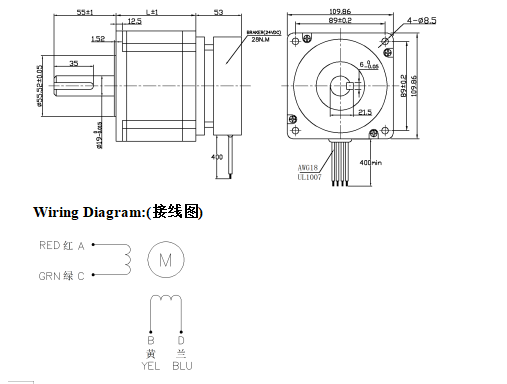

Dimensions:(电机外型图)

(Unit=mm)
