1.8° 28HS混合式步进电机
    • 1.8° 28HS混合式步进电机
    • 1.8° 28HS混合式步进电机
    • 1.8° 28HS混合式步进电机
    • 1.8° 28HS混合式步进电机
    • 1.8° 28HS混合式步进电机
    • 1.8° 28HS混合式步进电机
产品详情

1.8° 28HS两相混合式步进电机

基本性能:



项目(Item)

性能(Specifications)

步距角(Step Angle)

1.8°

    (Temperature   Rise)

80max

环境温度(Ambient Temperature

-20~+50

绝缘电阻(Insulation Resistance)

100 MΩ Min. ,500VDC

电气强度(Dielectric Strength):

500VAC   for 1minute

径向间隙(Shaft Radial Play)

0.02Max.   (450g-load)

轴向间隙(Shaft Axial Play)

0.08Max.   (450g-load)

最大径向压力(Max. radial force)

28N (20mm from the flange)

最大轴向压力(Max. axial force)

10N




电机规格;

型号

Model   No.

步距角

Step   Angle

长度

Motor   Length

电流

Current

/Phase

电阻

Resistance

/Phase

电感

Inductance

/Phase

静转矩

Holding   Torque

引线数

#   of Leads

转子惯量

Rotor   Inertia

重量

Mass

( °)

(L)mm

A

Ω

mH

g.cm

No.

g.cm

Kg

JK28HS32-0956

1.8

32

0.95

2.8

0.8

430

6

9

0.11

JK28HS32-0674

1.8

32

0.67

5.6

3.4

600

4

9

0.11

JK28HS45-0956

1.8

45

0.95

3.4

1.2

750

6

12

0.14

JK28HS45-0674

1.8

45

0.67

6.8

4.9

950

4

12

0.14

JK28HS51-0956

1.8

51

0.95

4.6

1.8

900

6

18

0.2

JK28HS51-0674

1.8

51

0.67

9.2

7.2

1200

4

18

0.2

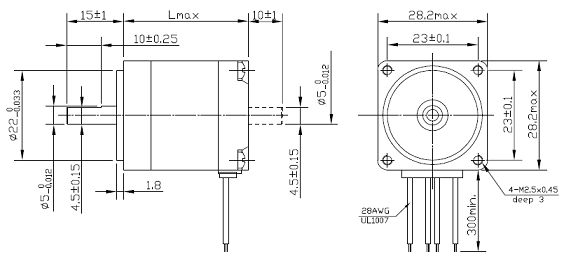

电机外形:

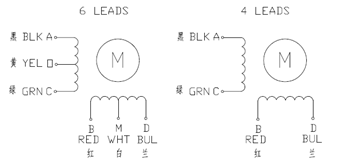

接线图:
