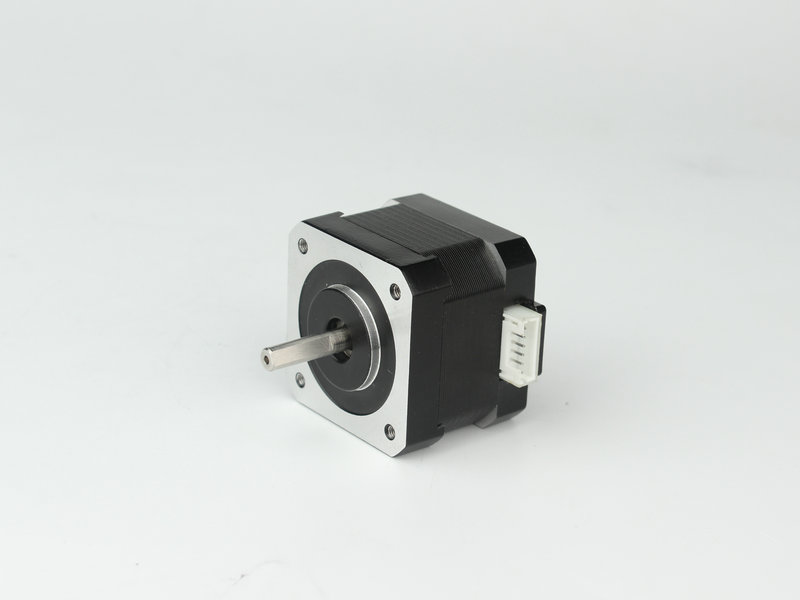

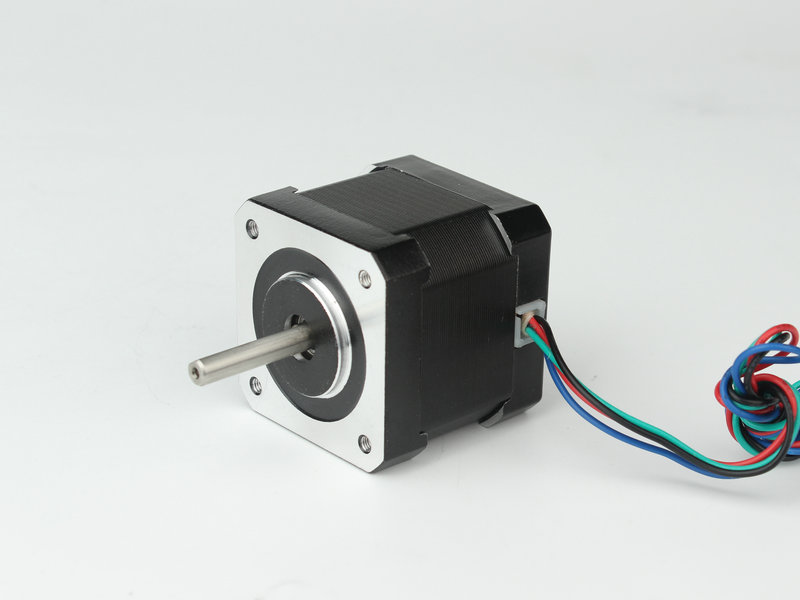

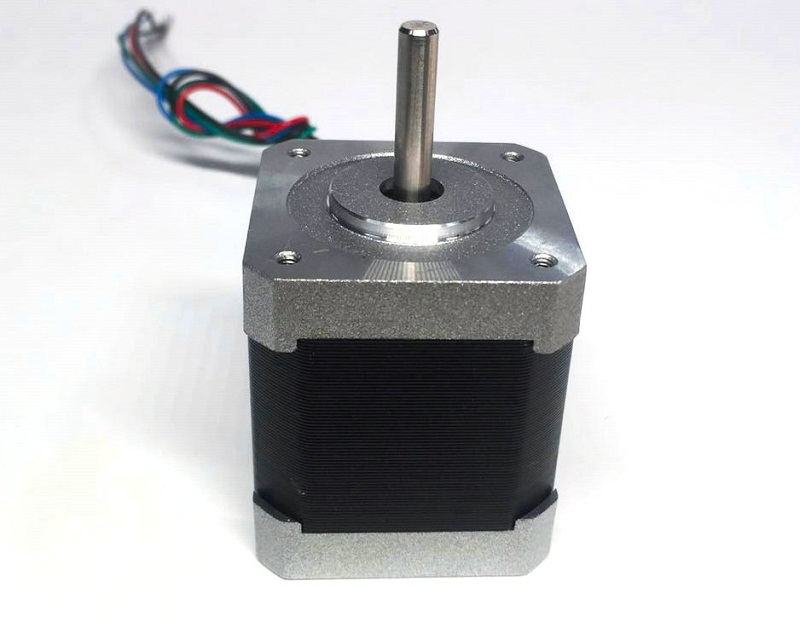

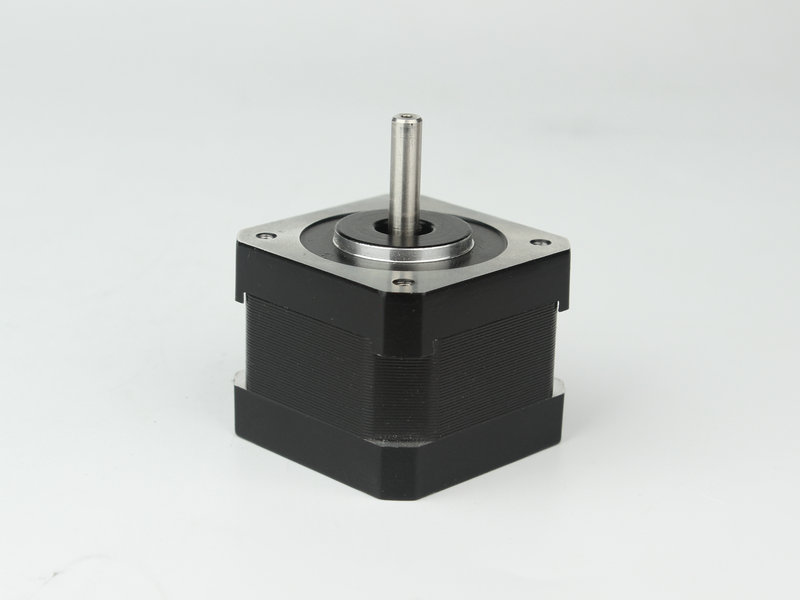

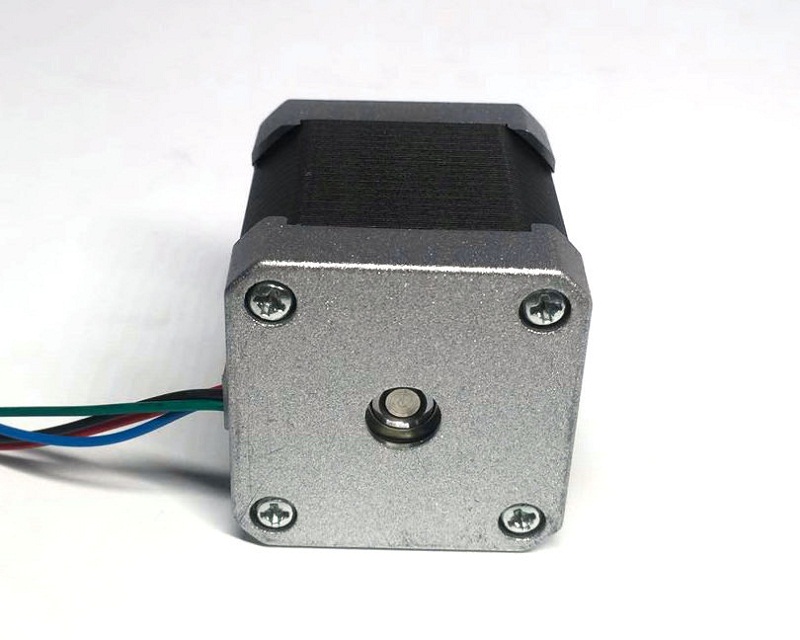

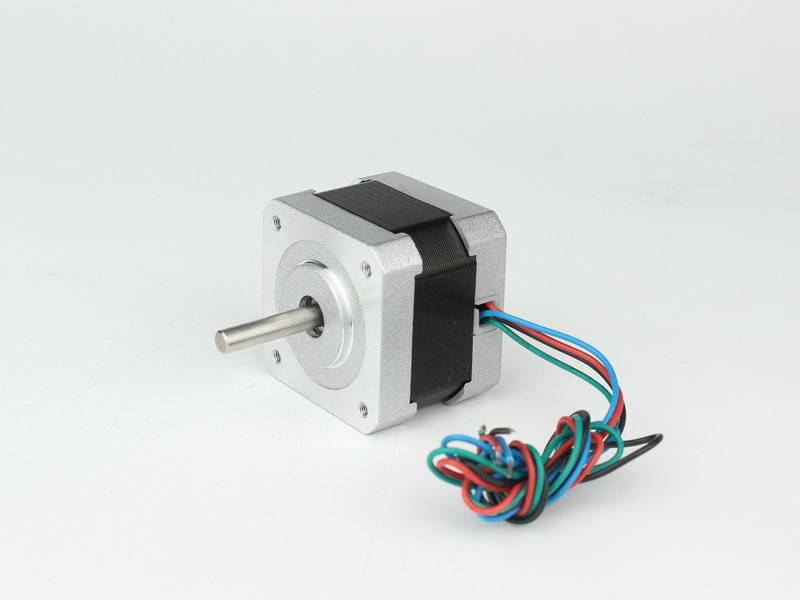

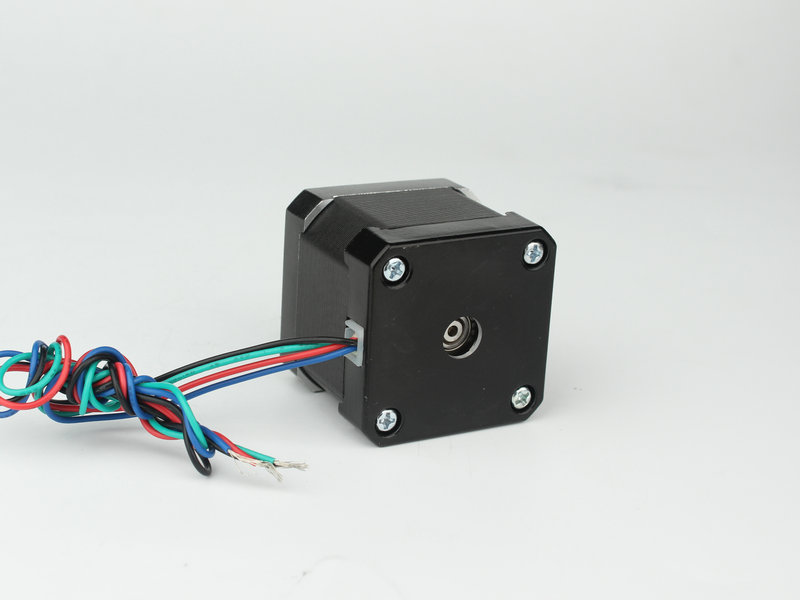

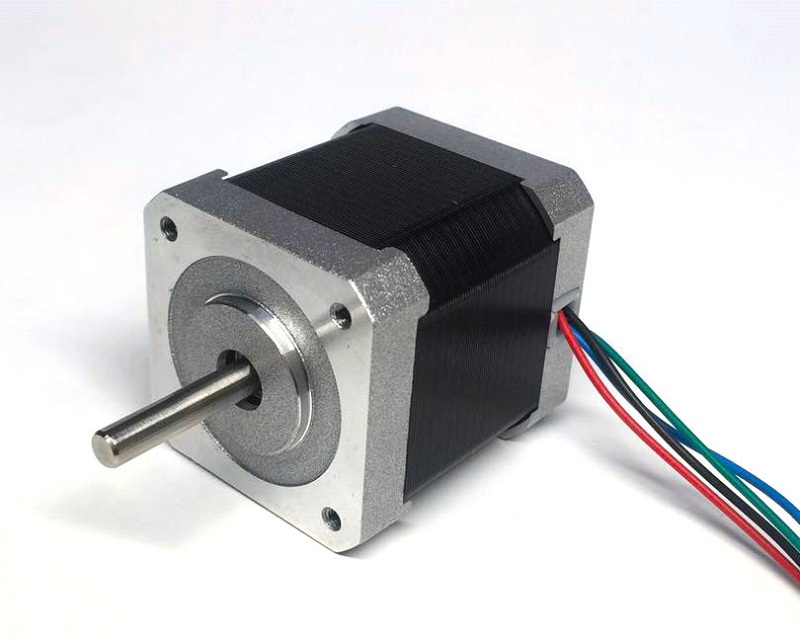

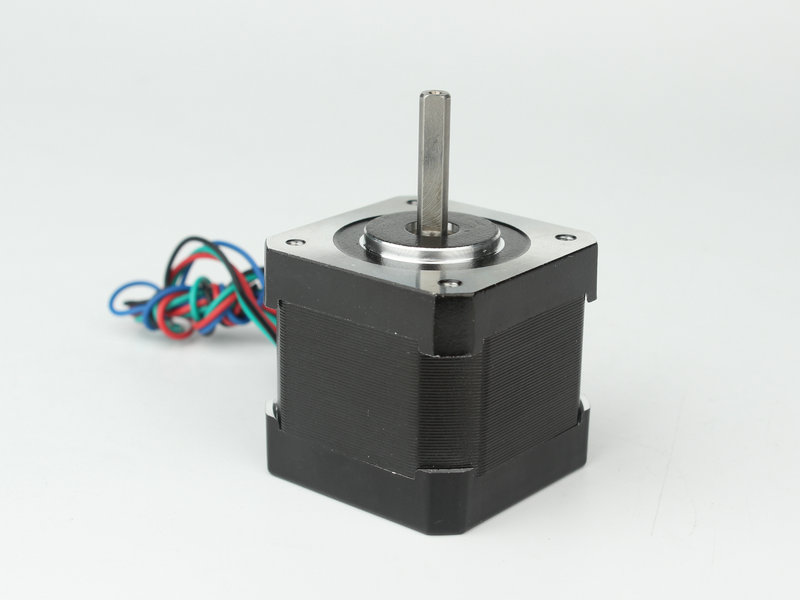

1.8° 42HS两相混合式步进电机

基本性能:


项目(Item)

性能(Specifications)

步距角(Step Angle)

1.8°

    (Temperature   Rise)

80max

环境温度(Ambient Temperature

-20~+50

绝缘电阻(Insulation Resistance)

100 MΩ Min. ,500VDC

电气强度(Dielectric Strength):

500VAC   for 1minute

径向间隙(Shaft Radial Play)

0.02Max.   (450g-load)

轴向间隙(Shaft Axial Play)

0.08Max.   (450g-load)

最大径向压力(Max. radial force)

28N (20mm from the flange)

最大轴向压力(Max. axial force)

10N


电机规格:



型号

Model No.

步距角

Step Angle

长度

Motor Length

电流

Current

/Phase

电阻

Resistance

/Phase

电感

Inductance

/Phase

静转矩

Holding Torque

引线数

# of Leads

定位转矩

Detent Torque

转子惯量

Rotor Inertia

重量

Mass

( °)

(L)mm

A

Ω

mH

kg.cm

No.

g.cm

g.cm

Kg

JK42HS28-0604

1.8

28

0.6

8

10

1.2

4

130

27

0.15

JK42HS34-1304

1.8

34

1.3

2.4

2.8

2.8

4

160

34

0.22

JK42HS34-1704

1.8

34

1.7

1.2

1.8

2.8

4

160

34

0.22

JK42HS34-0404

1.8

34

0.4

30

35

2.8

4

160

34

0.22

JK42HS34-0406

1.8

34

0.4

30

18

2.1

6

160

34

0.22

JK42HS40-1704

1.8

40

1.7

1.5

2.8

4.0

4

220

54

0.28

JK42HS40-1304

1.8

40

1.3

2.5

5.0

4.0

4

220

54

0.28

JK42HS40-1206

1.8

40

1.2

3.2

2.8

2.8

6

220

54

0.28

JK42HS40-0406

1.8

40

0.4

30

28

2.8

6

220

54

0.28

JK42HS48-1704

1.8

48

1.7

1.8

3.2

4.9

4

260

68

0.35

JK42HS48-1304

1.8

48

1.3

3.2

5.5

4.9

4

260

68

0.35

JK42HS48-2304

1.8

48

2.3

1.2

1.6

4.9

4

260

68

0.35

JK42HS48-0406

1.8

48

0.4

30

38

3.6

6

260

68

0.35




电机外形图:

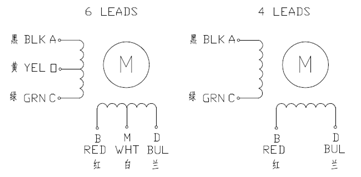

接线图:
