产品详情

1.8° 60HS两相混合式步进电机

基本性能:


项目(Item)

性能(Specifications)

步距角(Step Angle)

0.9°

    (Temperature   Rise)

80max

环境温度(Ambient Temperature

-20~+50

绝缘电阻(Insulation Resistance)

100   MΩ Min.   ,500VDC

电气强度(Dielectric Strength)

500VAC   for 1minute

径向间隙(Shaft Radial Play)

0.02Max.   (450g-load)

轴向间隙(Shaft Axial Play)

0.08Max.   (450g-load)

最大径向压力(Max. radial force)

75N   (20mm from   the flange)

最大轴向压力(Max. axial force)

15N


电机规格:


型号

Model No.

步距角

Step Angle

长度

Motor Length

电流

Current

/Phase

电阻

Resistance

/Phase

电感

Inductance

/Phase

静转矩

Holding Torque

引线数

# of Leads

转子惯量

Rotor Inertia

重量

Mass

( °)

(L)mm

A

Ω

mH

Kg.cm

No.

g.cm

Kg

JK60H47-1408

1.8

45

1.4

3.0

8

11

8

275

0.60

JK60H56-1408

1.8

56

1.4

3.6

14.4

16.5

8

300

0.77

JK60H67-1408

1.8

65

1.4

4.8

16.5

21

8

570

1.20

JK60H88-1408

1.8

88

1.4

6.0

27.2

31

8

840

1.50

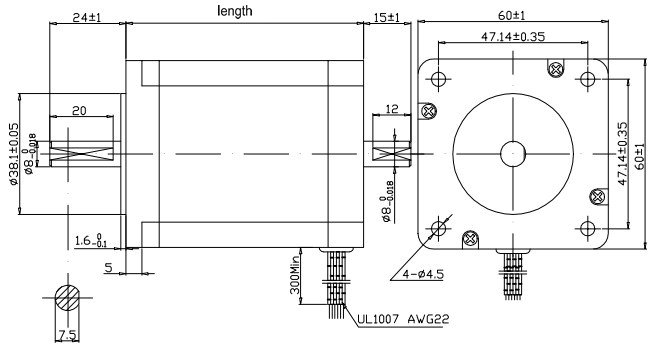

 电机外形图:

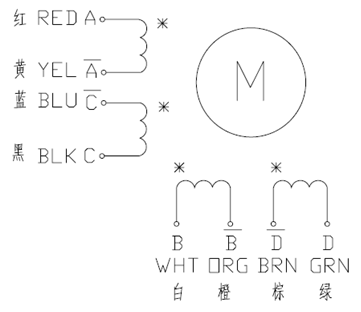

接线图:
