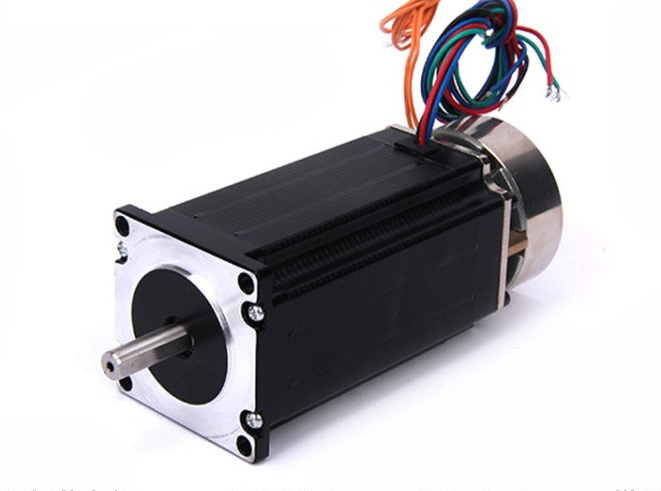

1.8° 60mm两相混合式刹车步进电机
    • 1.8° 60mm两相混合式刹车步进电机
产品详情

基本性能/Genaral Specification:

项目(Item)

性能(Specifications)


步距角(Step Angle)

1.8°

温  升(Temperature Rise)

80℃max

环境温度(Ambient Temperature)

-20℃~+50℃

绝缘电阻(Insulation Resistance)

100 MΩ Min. ,500VDC

电气强度(Dielectric Strength):

500VAC for 1minute

径向间隙(Shaft Radial Play)

0.02Max. (450g-load)

轴向间隙(Shaft Axial Play)

0.08Max. (450g-load)

径向压力(Max. radial force)

75N (20mm from the flange)

轴向压力(Max. axial force)

15N

型号

Model No.

步距角

Step Angle

长度

Motor Length

电流

Current

/Phase

电阻

Resistance

/Phase

电感

Inductance

/Phase

静转矩

Holding Torque

引线数

# of Leads

定位转矩

Detent Torque

转子惯量

Rotor Inertia

重量

Mass

( °)

(L)mm

A

Ω

mH

N.m

No.

g.cm

g.cm

Kg

JK60HS56-2804BK2

1.8

56

2.8

1.04

2.94

1.79

4

700

300

0.77

JK60HS67-2804BK2

1.8

67

2.8

1.2

4.6

2.1

4

900

570

1.2

JK60HS88-4004BK2

1.8

88

4.0

0.65

2.4

3.0

4

1000

840

1.4

JK60HS100-5004BK2

1.8

100

5.0

0.5

2.3

4.0

4

1100

980

1.7

以上仅为代表产品,特殊产品可根据客户要求订制。

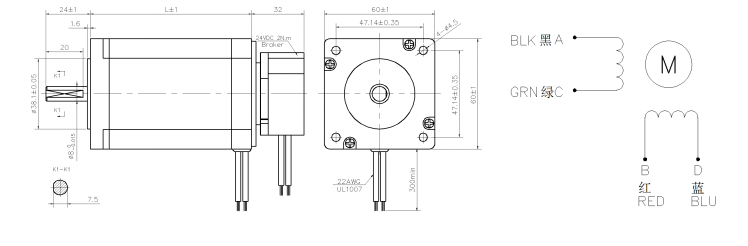

Dimensions:(电机外型图)                                           Wiring Diagram:(接线图)
