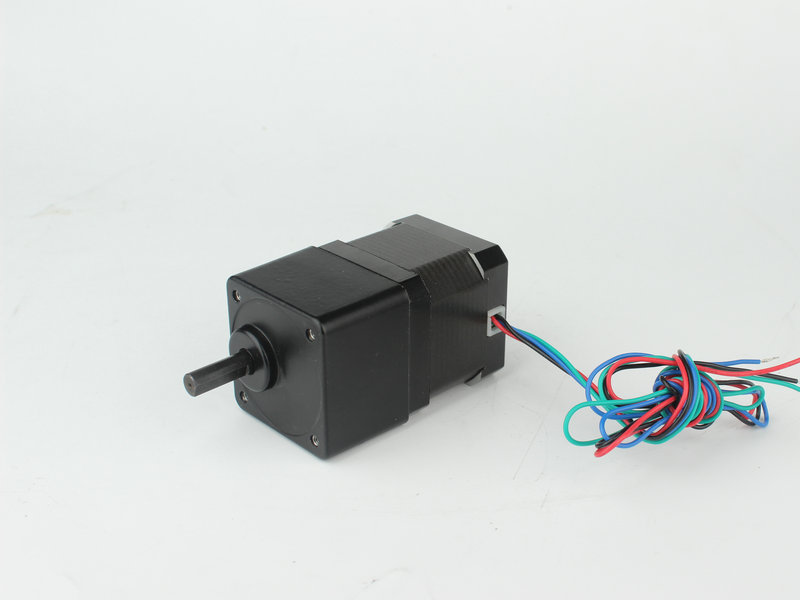

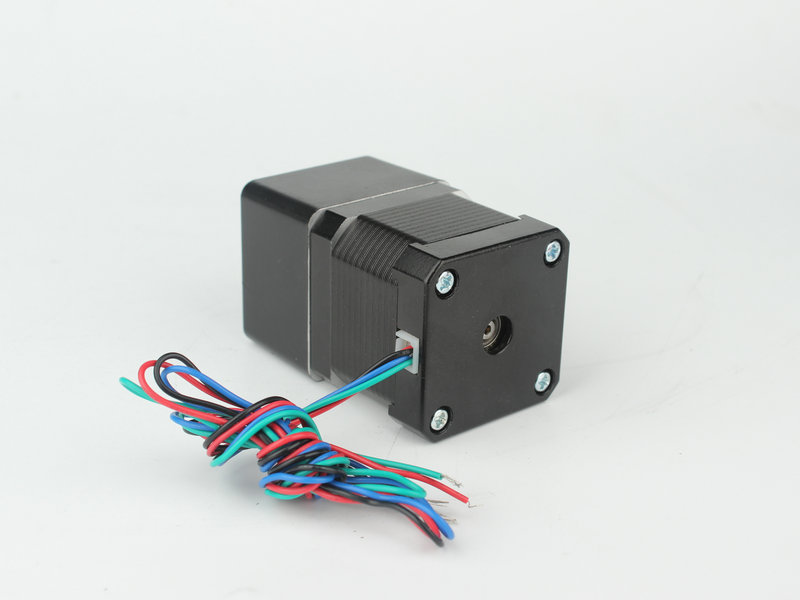

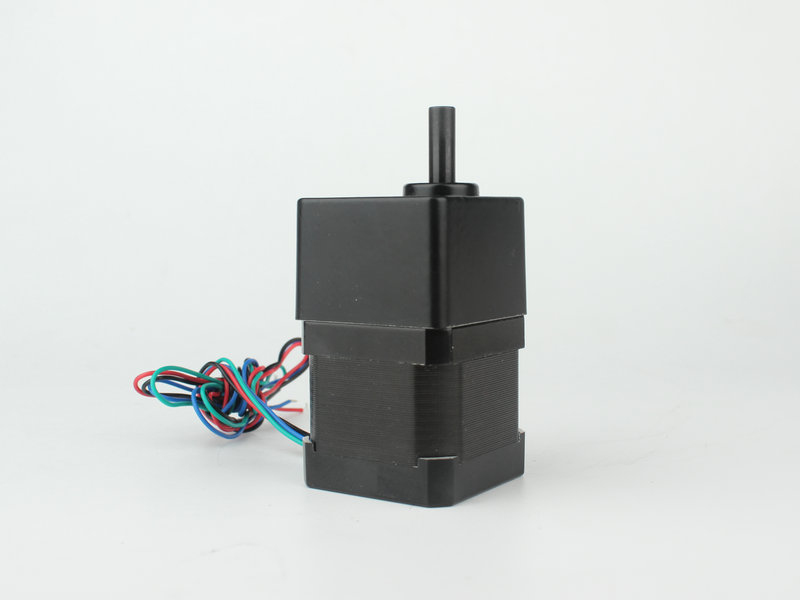

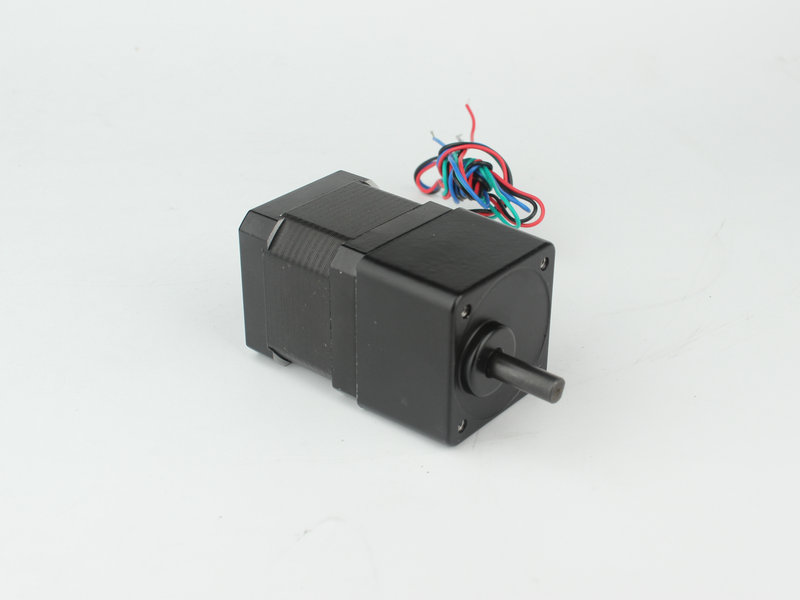

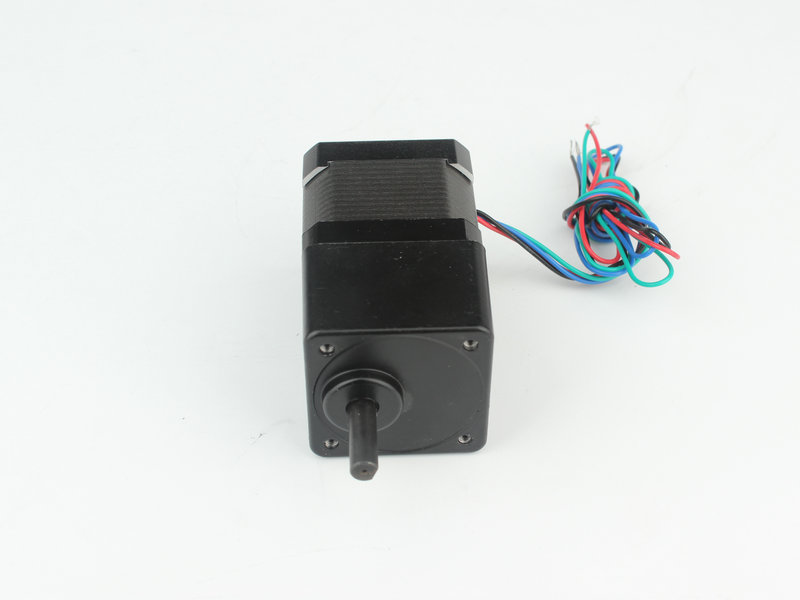

JK42HSG偏心齿轮减速步进电机
    • JK42HSG偏心齿轮减速步进电机
    • JK42HSG偏心齿轮减速步进电机
    • JK42HSG偏心齿轮减速步进电机
    • JK42HSG偏心齿轮减速步进电机
    • JK42HSG偏心齿轮减速步进电机
    • JK42HSG偏心齿轮减速步进电机
产品详情

电机型号Model: NEMA17 偏心齿轮减速步进电机-JK42HS-G

基本性能/General Specification:

内齿圈材料         Housing Material

金属      Metal

输出轴轴承形式     Bearing at Output

滚动轴承  Ball Bearings

最大允许径向负载(离法兰12mm处)Max.Radial Load(12mm from flange)

 ≤20N

最大允许轴向负载Max.Shaft Axial Load

15N

径向间隙(测量点尽量接近法兰)

Radial Play of Shaft (near to Flange)

0.06mm

轴向间隙       Axial Play of Shaft

0.3mm

背隙(无负载时)  Backlash at No-load

       1.5°

电机性能Specifications

型号

Model No.

步距角

Step Angle

长度

Motor Length

电流

Current

/Phase

电阻

Resistance

/Phase

电感

Inductance

/Phase

静转矩

Holding Torque

引线数

# of Leads

定位转矩

Detent Torque

转子惯量

Rotor Inertia

重量

Mass

( °)

(L)mm

A

Ω

mH

kg.cm

No.

g.cm

g.cm

Kg

JK42HS34-1334

1.8

34

1.33

2.1

2.5

2.6

4

120

34

0.22

JK42HS40-1304

1.8

40

1.3

2.6

4.5

4.1

4

150

54

0.28

JK42HS40-1704

1.8

40

1.7

1.5

2.3

4.2

4

150

54

0.28

JK42HS48-1684

1.8

48

1.68

1.65

2.3

4.4

4

260

68

0.35

Gearbox Specifications

减速比Reduction ratio

5

10

15

20

减速级数Number of gear trains

1

2

减速箱长度(L2)Length(mm)

28.5

峰值力距Peak torque(kg.cm)

10

空载间隙 Backlash at Noload()

4deg

3deg

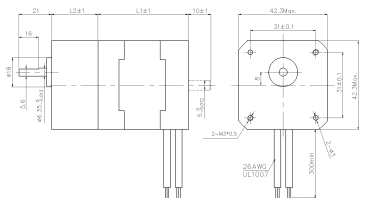

Dimensions电机外型                    Wiring Diagram:(接线图)

(Unit=mm)
