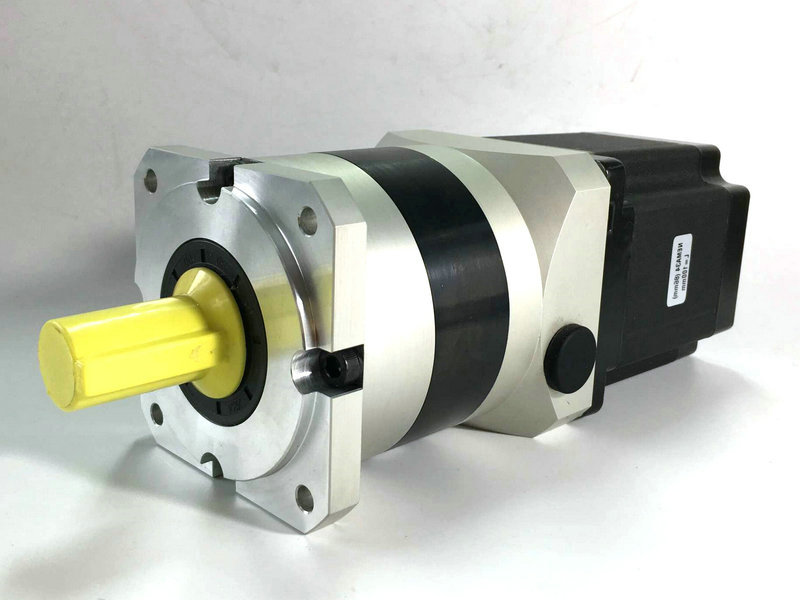

JK86HSPLF行星减速步进电机
    • JK86HSPLF行星减速步进电机
    • JK86HSPLF行星减速步进电机
产品详情

电机型号Model: NEMA34 精密行星减速步进电机-JK86HS-PLF

基本性能/Genaral Specification:

内齿圈材料         Housing Material

金属      Metal

输出轴轴承形式     Bearing at Output

滚动轴承  Ball Bearings

最大允许径向负载(离法兰12mm处)Max.Radial Load(12mm from flange)

 ≤550N

最大允许轴向负载Max.Shaft Axial Load

500N

满载效率 Efficiency with full load  %

>90%

平均寿命  Average lifetime    Hour

>10000

电机规格/Electrical Specifications:

型号

Model No.

步距角

Step Angle

长度

Motor Length

电流

Current

/Phase

电阻

Resistance

/Phase

电感

Inductance

/Phase

静转矩

Holding Torque

引线数

# of Leads

定位转矩

Detent Torque

转子惯量

Rotor Inertia

重量

Mass

( °)

(L)mm

A

Ω

mH

N.m

No.

Kg.cm

g.cm

Kg

JK86HS68-3004

1.8

68

3.0

1.2

7.1

3.5

4

0.8

1000

1.7

JK86HS68-2808

1.8

68

2.8

1.4

3.9

2.4

8

0.8

1000

1.7

JK86HS78-5504

1.8

78

5.5

0.46

4

4.6

4

1.2

1400

2.3

JK86HS78-4208

1.8

78

4.2

0.75

3.4

4.6

8

1.2

1400

2.3

JK86HS115-6004

1.8

115

6.0

0.6

6.5

8.7

4

2.4

2700

3.8

JK86HS115-4208

1.8

115

4.2

0.9

6

8.7

8

2.4

2700

3.8

JK86HS155-6204

1.8

155

6.2

0.75

9

12.2

4

3.6

4000

5.4

JK86HS155-4208

1.8

155

4.2

1.25

8

12.2

8

3.6

4000

5.4

齿轮箱规格/Gearbox Electrical Specification:

级数         Stage

One stage 单级

Two stage 二级

Three stage 三级

减速比       Ratio

3、4、5、8、10

12、15、16、20、25、32、40、64、100

64、80、100、120、125、160、200、256、320、512、1000

长度         Length (mm)

L2

L3

L2

L3

L2

L3

153

65

177

89

201

113

最大输入转速 Max.Input Rpm (Rpm)

6000

6000

6000

最大径向力   Max.Radial load (N)

550

550

550

最大轴向力   Max.Shaft axial load (N)

500

500

500

效率         Efficiency (%)

96

94

90

回程间隙     Backlash arcmin (arcmin)

≤8

≤10

≤12

噪音         Noise (dB)

≤60

≤60

≤60

重量         Weight (Kg)

3.2

3.9

4.8

平均寿命     Average usefui life (h)

>10000

润滑方式     Lubricating system

终身润滑 Long-term

旋转方向     Rotation direction

输入输出同向 Input/Output syntropy

保护等级     Protection level

IP65

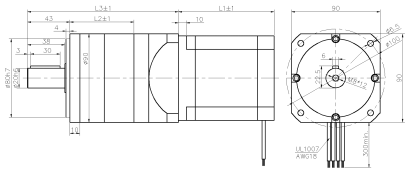

Dimensions电机外型

(Unit=mm)

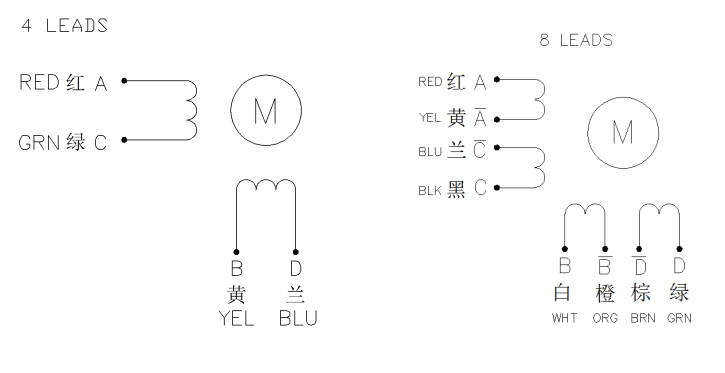

Wiring Diagram:(接线图)
