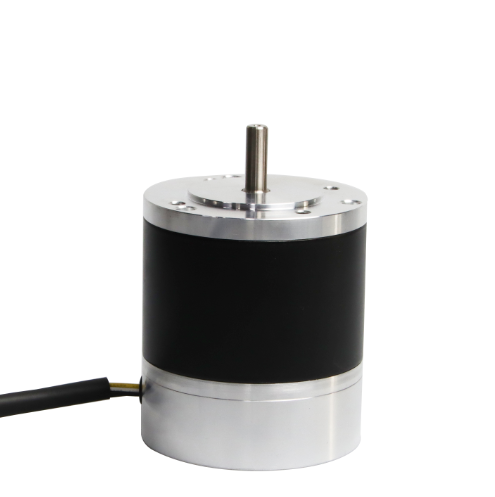

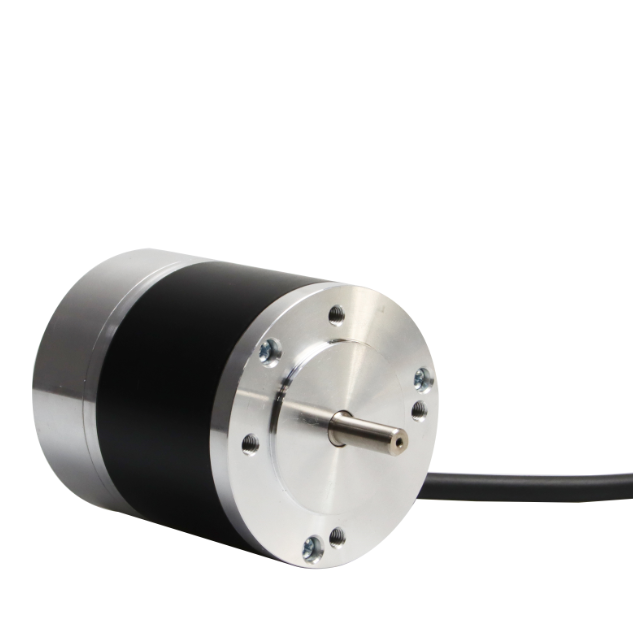

JK80BLS01-16IE直流无刷电机
    • JK80BLS01-16IE直流无刷电机

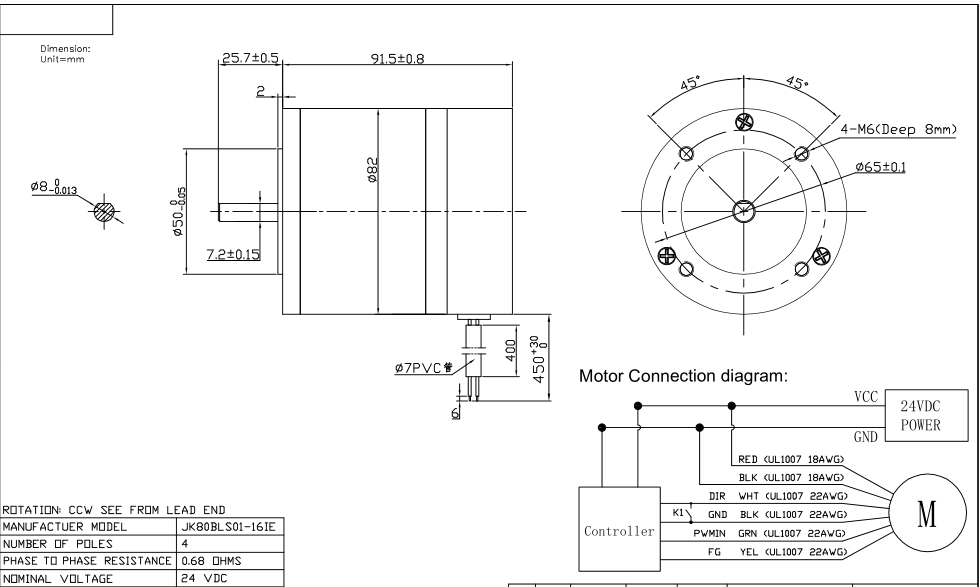

产品详情

1. PWMIN调速

1.1 定频:5kHz,周期:200us,使用占空比调速,开环控制(即根据PWM输入占空比调节驱动输出功率大小,外部通过监测FG信号,调节PWM输入占空比,从而实现闭环控速)。

1.2 输入PWM电气特性:

PWM输入

Min

Default

Max

Vil(输入低电平)

0V

0V

1V

Vih(输入高电平)

4V

5V

5V



1.3 PWM占空比设定如下,(注:PWMHighTime表示一个周期内,高电平时长,单位:us):

时长

状态

0 < PWMHighTime < 105

停机

110 < PWMHighTime <= 190

运行,且输出功率从10%100%线性变化

190 < PWMHighTime < 200

满功率输出(即100%

举例:PWMHighTime = 155,则输出功率=155-110/90*100%=50%



2. FG输出

2.1 FG为电机运行输出信号,电机一转输出6个高电平。例如:电机转速为1000/分钟,则FG输出为:1000/60*6=100Hz

2.2 输出FG电气特性:

FG输出

Min

Default

Max

Vol(输出低电平)

0V

0V

1V

Voh(输出高电平)

4V

5V

5V



3. DIR换向信号输入

3.1 换向信号设定如下:

转向信号连接

电机运行方向

开路或5V高电平(内部上拉5V

逆时针

短接信号地(UL1007 22AWG 黑色线)

顺时针
