产品详情

电机型号Model: 80MM直流无刷电机-JK80BLS

基本性能/General Specification
项目(Item)性能(Specification)
绕组连接方式 Winding type星型连接 Star
霍尔分布角度 Hall effect angle120度电角度 120 degree electrical angle
转轴跳动 Shaft run out0.025mm
径向间隙 Radial play0.02mm@450g
轴向间隙 End play0.08mm@450g
径向最大承受力 Max.radial force115N @20mm form the flange
轴向最大承受力 Max.axial force45N
绝缘等级 Insulation classClass B
介电强度 Dielectric strength500VDC for one minute
绝缘电阻 Insulation resistance100MΩ Min.,500VDC
电机规格/Electrical Specification:
规格单位 型号/Model
SpecificationUnitJK80BLS01JK80BLS02JK80BLS03JK80BLS04
相数 Number Of PhasePhase3
极数 Number Of PolesPoles4
额定电压 Rated VoltageVDC48
额定转速 Rated SpeedRpm3000
额定转矩 Rated TorqueN.m0.350.71.051.4
额定电流 Rated CurrentAmps35.5810.5
额定功率 Rated PowerW110220330440
峰值扭矩 Peak TorqueN.m1.052.13.154.2
峰值电流 Peak CurrentAmps916.52431.5
反电势系数 Back E.M.FV/Krpm13.513.313.113
转矩常数 Torque ConstantN.m/A0.130.1270.1260.124
转动惯量 Rotor Inertiag.c210420630840
机身长度 Body Lengthmm7898118138
重量 WeightKg1.422.63.2
传感器 Sensor霍尔/Honeywell
绝缘等级 Insulation ClassB
防护等级 Degree of ProtectionIP30
存储温度 Storage Temperature-25~+70℃
工作温度 Operating Temperature-15~+50℃
工作湿度 Working Humidity85% RH或以下(无结露)
工作环境 Working Environment户外(无阳光直射),无腐蚀气体,无易燃气体,无油雾,无尘埃
海拔高度 Altitude1000米或以下

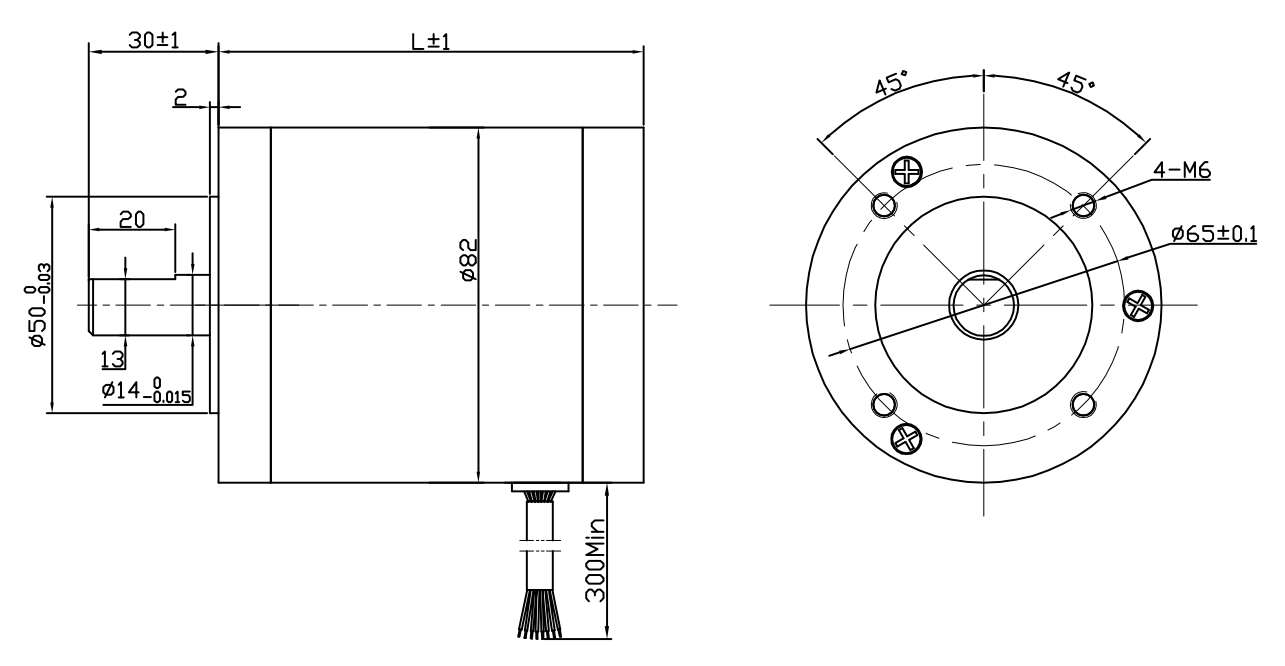

外形图Dimensions:

(Unit=mm)

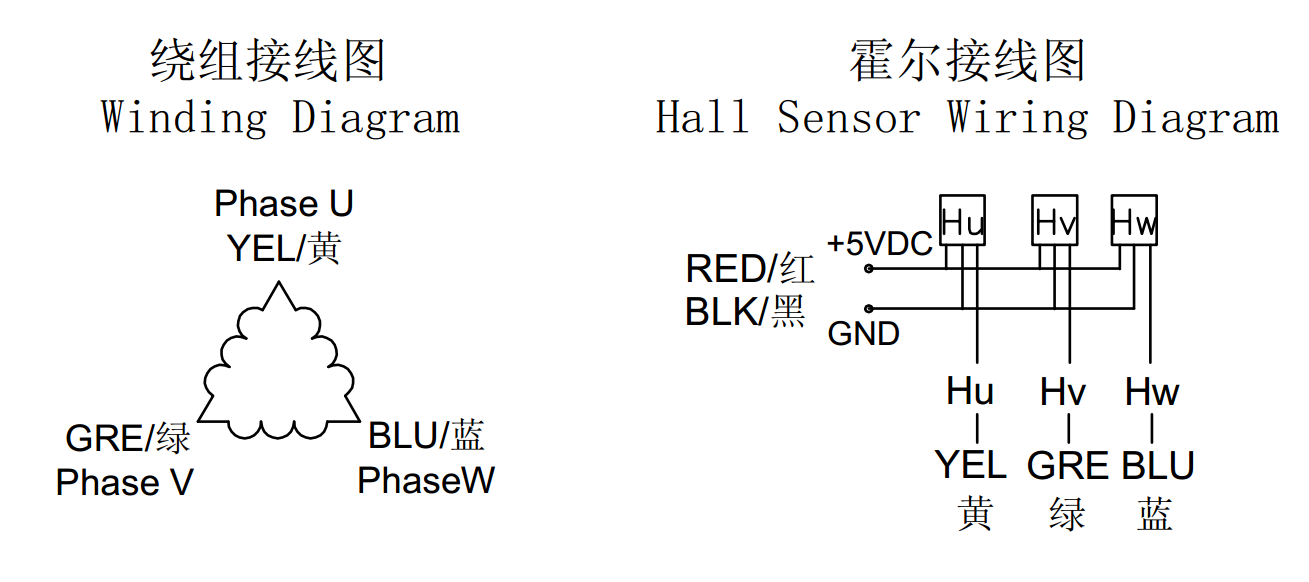

接线图Wiring Diagram:

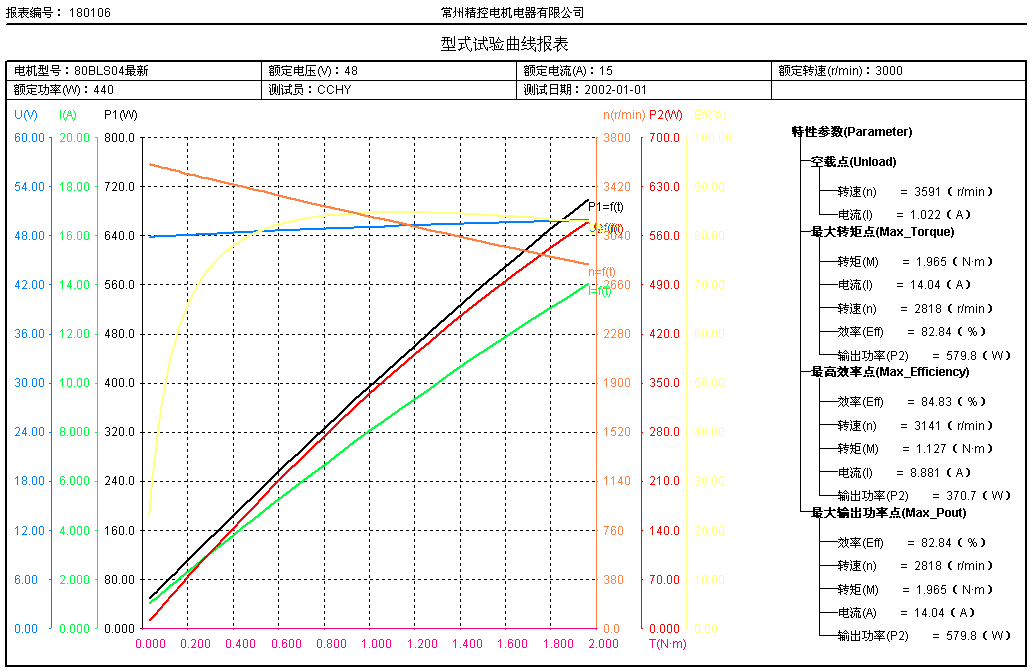

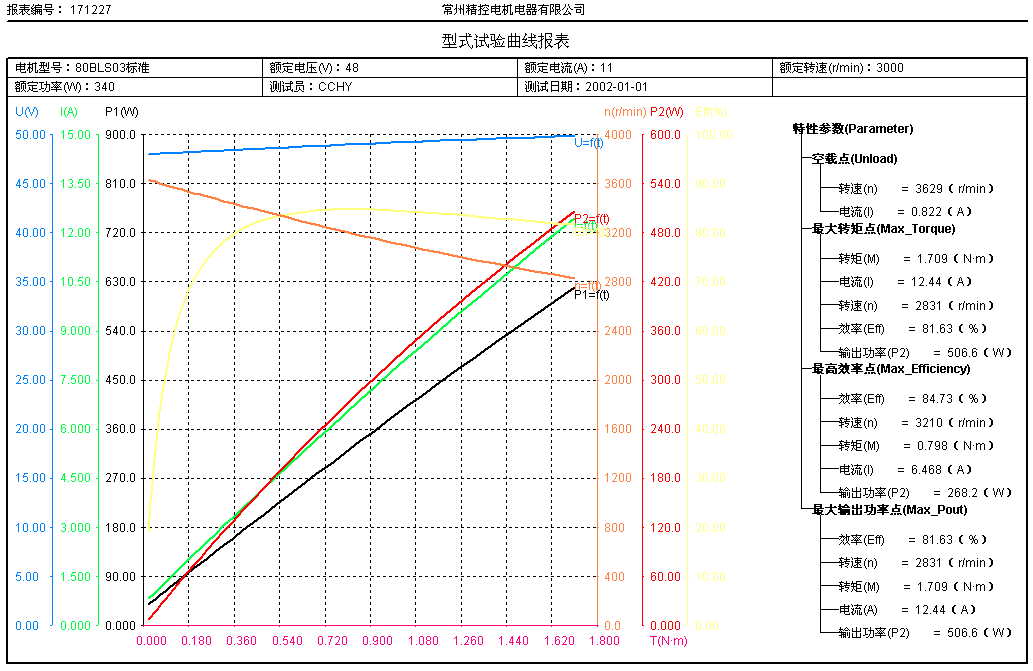

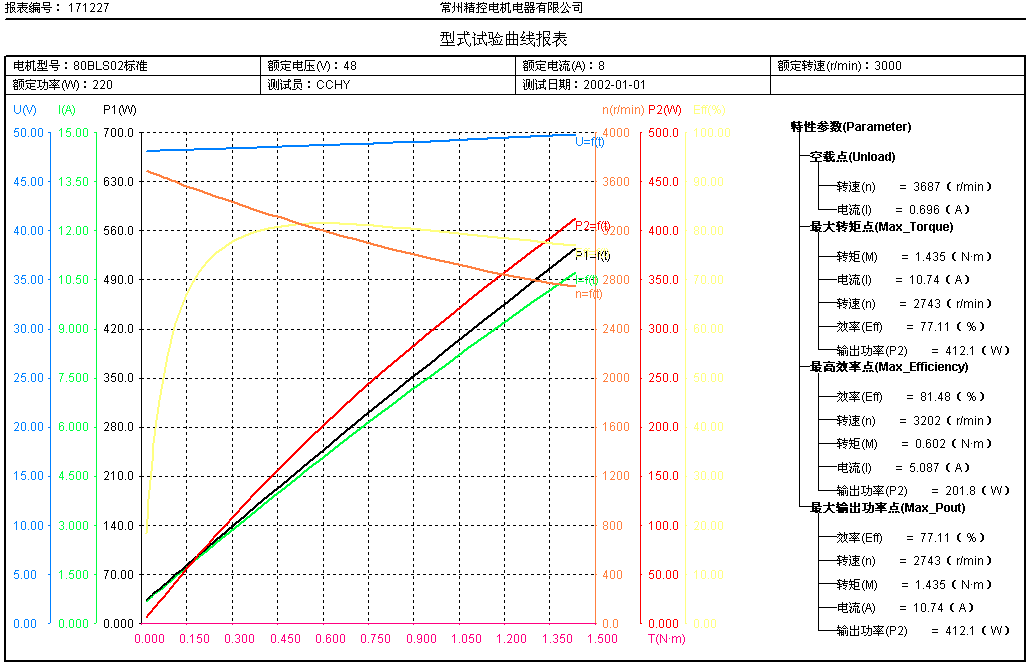

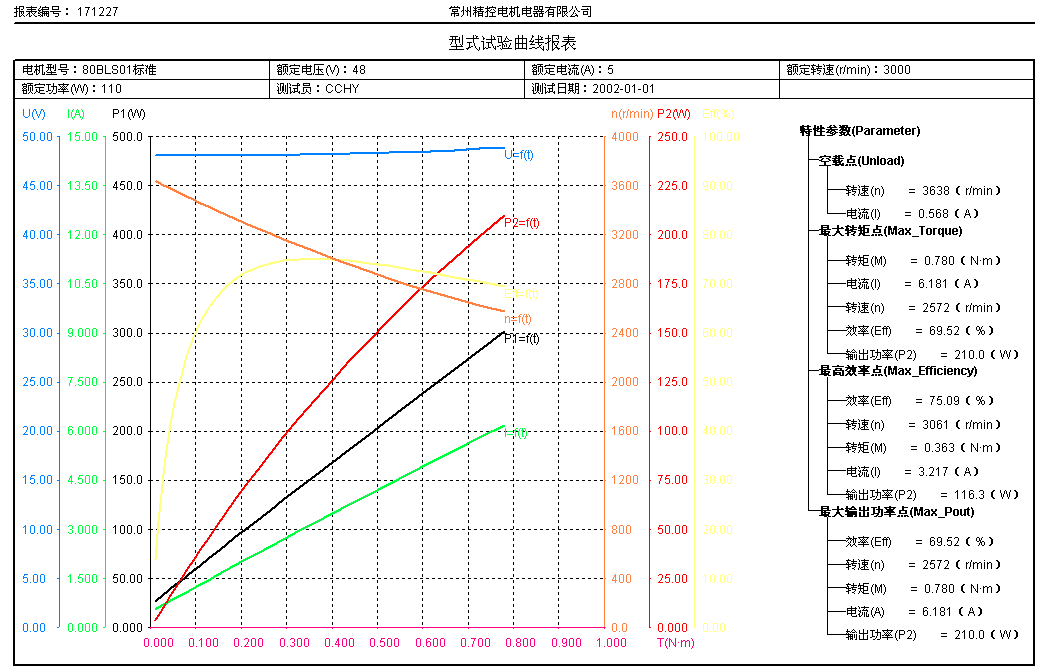

特性曲线BLDC Performance Curves:
